Описание
Область применения | 16×10 5~6,7×10 -4Па (резьба «G») 6×10 5~6,7×10 -4Па (свободный фланец) 40×10 5~6,7×10 -4Па (сварка) 105~6,7×10 -4Па (быстросъемный фланец «KF») |
|---|---|
Скорость утечки клапана | ≤6,7×10 -5Па·л/с. |
Средняя температура | -25~+150°C (ПТФЭ) -30~+260°C (ППЛ) |
Статус установки | Любой |
Корпус、Капот、Стержень、Шар | Нержавеющая сталь |
Тюлень | Витон (опционально), ПТФЭ, PPL |

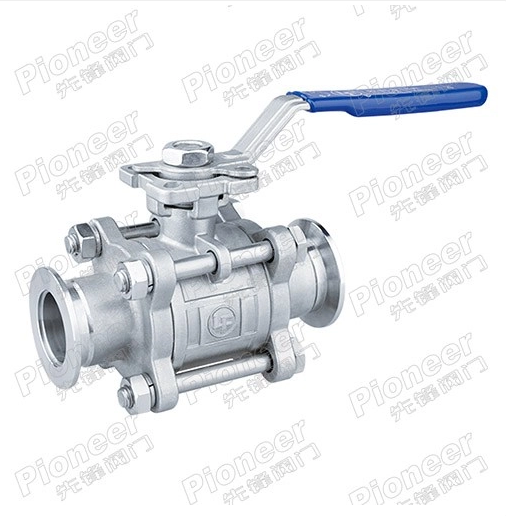

Наш шаровой кран с тройным зажимом для высокого вакуума (серия GU) представляет собой высокопроизводительное решение для регулирования расхода, разработанное как для условий высокого вакуума, так и для условий общего положительного давления. Этот клапан, обладающий лучшей в отрасли проводимостью потока и универсальными форматами соединений, обеспечивает надежное управление включением/выключением критически важных технологических сред в сложных промышленных условиях.
Принцип работы этого вакуумного шарового крана с высокой проводимостью потока основан на прецизионно обработанном сферическом запорном элементе. Поворачивая шар на 90 градусов через шток клапана, путь потока полностью открывается или закрывается, обеспечивая беспрепятственный поток среды с минимальным перепадом давления в открытом положении и герметичное перекрытие в закрытом положении. Клапан доступен для ручного управления с помощью маховика или оснащен платформой для прямого монтажа ISO5211 для плавной интеграции пневматических или электрических приводов, что упрощает установку и обеспечивает автоматическое управление процессом.
Полнопроходной, обтекаемый путь потока клапана сводит к минимуму сопротивление потоку и турбулентность, обеспечивая исключительную высокую проводимость потока для максимизации эффективности процесса даже в условиях вакуума с большим циклом работы.
Встроенная платформа прямого монтажа ISO5211 устраняет необходимость в специальных кронштейнах, обеспечивая быструю и простую установку пневматических и электрических приводов, обеспечивая при этом чистую и компактную установку для установки в ограниченном пространстве.
Каждый контактирующий с рабочей средой компонент (корпус, крышка, шток, шар) изготовлен из высококачественной нержавеющей стали, что обеспечивает превосходную коррозионную стойкость и длительный срок службы в суровых технологических средах. Доступны различные варианты материалов уплотнений, соответствующие требованиям к конкретным средам и температурам.
Благодаря сверхширокому диапазону давления, охватывающему условия от высокого вакуума до положительного давления, а также поддержке любой ориентации монтажа, этот высоковакуумный шаровой клапан из нержавеющей стали легко адаптируется к различным схемам технологического процесса и эксплуатационным требованиям, обеспечивая низкую скорость утечки, соответствующую строгим стандартам вакуумной системы.
Этому санитарному высоковакуумному шаровому крану доверяют в широком спектре прецизионных обрабатывающих отраслей, включая молочную промышленность, производство вина и напитков, биотехнологии, производство продуктов питания и напитков, фармацевтическое производство, тонкую химическую обработку, производство косметики, производство новой энергии и производство полупроводников. Он идеально подходит для применений, требующих как высокого вакуума, так и гигиенического, очищаемого контроля потока, например, стерильная фармацевтическая обработка, системы вакуумного осаждения полупроводников и системы CIP (очистка на месте) пищевого класса.
Как профессиональный производитель высокопроизводительных вакуумных клапанов, Pioneer Valve предлагает индивидуальные решения для групп промышленных процессов и системных интеграторов по всему миру. Мы предоставляем полную предпродажную техническую поддержку, чтобы помочь вам выбрать идеальную конфигурацию клапана для ваших конкретных рабочих параметров, включая индивидуальные требования к давлению, температуре, подключению и срабатыванию. Наша продукция проходит строгие испытания качества, чтобы гарантировать стабильную производительность вакуума и долгосрочную надежность, а также гибкие условия поставки, прозрачные цены и оперативную послепродажную поддержку, обеспечивающую бесперебойную работу вашей продукции.
Клапан доступен для ручного управления с помощью маховика или с платформой для прямого монтажа ISO5211 для легкой установки пневматических или электрических приводов для поддержки автоматического управления процессом.
Этот высоковакуумный шаровой клапан поддерживает минимальный уровень вакуума до 6,7×10⁻⁴ Па для всех стандартных типов соединений, что соответствует требованиям большинства технологических систем высокого вакуума.
Для высокотемпературных сред мы предлагаем уплотнения из PPL (от -30℃ до +260℃) и уплотнения из витона, а стандартные уплотнения из ПТФЭ доступны для обычных применений при температуре до 150℃.
Да, этот клапан поддерживает установку в любом положении, не влияя на производительность или скорость утечки, что упрощает интеграцию в сложные схемы технологических трубопроводов.
