Как выбрать и установить шаровой кран Tri Clamp?

Управление потоком в гигиенических средах сопряжено с высокими эксплуатационными рисками. Одно-единственное нарушенное соединение клапана приводит к загрязнению партии, длительным простоям или серьезной угрозе безопасности. Инженеры предприятий и менеджеры по закупкам сталкиваются с проблемой выбора правильной конфигурации клапана для конкретной гидродинамики. Вы должны обеспечить безупречную интеграцию в существующие санитарные трубопроводы, соблюдая при этом строгие гигиенические стандарты. Неправильный размер, неправильные материалы седла или неправильные методы установки приводят к заеданиям, утечкам и преждевременному износу. Система Tri-Clamp предлагает явные преимущества для санитарной обработки. Это позволяет осуществлять быструю сборку и разборку для регулярной очистки. Он устраняет резьбовые щели, в которых размножаются бактерии. Он обеспечивает надежное и равномерное уплотнение по всему пути прохождения жидкости. Оценка, спецификация и выполнение установки требуют систематического, инженерного подхода. Соблюдение строгих протоколов обеспечивает долгосрочную надежность, предотвращение утечек и полное соответствие нормативным требованиям.

• Точность определения размера не подлежит обсуждению: размер тройного зажима определяется наружным диаметром (НД) трубки, а не диаметром фланца. Несоответствующие компоненты гарантируют утечки.

• Выбор материала обеспечивает долговечность. Выбор правильной марки нержавеющей стали (304 или 316L) и материала седла (например, PTFE, EPDM) с учетом температуры процесса и химического воздействия имеет решающее значение для совместимости с очисткой на месте (CIP).

• Установка определяет эксплуатационные характеристики: правильное соединение шарового крана в санитарном исполнении зависит от точного выравнивания наконечника, правильной посадки прокладки и точного приложения крутящего момента для предотвращения выдавливания прокладки, механических поломок и размножения бактерий.

• Отслеживание поставщиков имеет значение. Партнерство с сертифицированным производителем сантехнических шаровых кранов обеспечивает отслеживаемость материалов (MTR) и соответствие стандартам 3-A, FDA или ASME BPE.

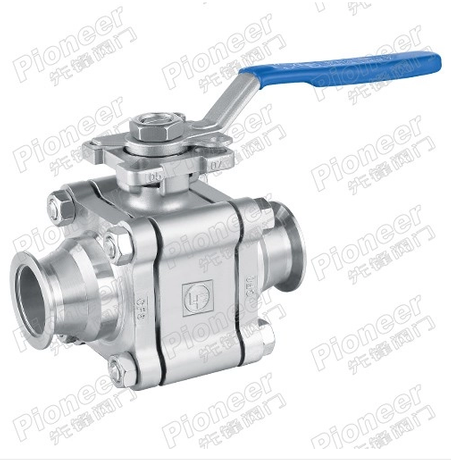

Определение критериев успеха для санитарного шарового крана Tri Clamp

Полная сантехническая сборка требует, чтобы определенные компоненты работали в идеальной гармонии. Вы не можете смешивать промышленную арматуру с гигиеническими линиями. Анатомия правильного соединения включает четыре основных элемента, которые должны идеально совпадать, чтобы сохранить стерильную границу.

1. Корпус клапана со встроенными наконечниками, обработанными с соблюдением точных допусков.

2. Ответные муфты для труб привариваются непосредственно к существующей технологической линии.

3. Эластомерная прокладка устанавливается заподлицо между поверхностями наконечника и обеспечивает уплотнение.

4. Специальный механический зажим, охватывающий фланцы для сжатия прокладки.

Промышленные клапаны обычно используют резьбовые соединения или стандартные фланцы. Эти традиционные методы создают микроскопические щели и неровные поверхности. В этих мертвых зонах бактерии быстро размножаются, что делает стерилизацию практически невозможной. Настоящая санитарная конструкция полностью исключает внутренние щели. В нем используется полированная внутренняя отделка, обычно имеющая твердость от 15 до 20 Ra, для предотвращения прилипания частиц. Концы с тройным зажимом позволяют осуществлять быструю разборку без инструментов. Технические специалисты разбирают линию для ручной проверки или мазков за считанные минуты.

Инженеры сочетают требования к коэффициенту расхода (Cv) со строгим соблюдением гигиенических требований. Технологические линии требуют определенных скоростей потока для поддержания эффективности производства. Полнопроходная конструкция предотвращает нежелательные падения давления на клапане. Они обеспечивают беспрепятственный проход жидкости, сводя к минимуму напряжение сдвига в чувствительных средах, таких как молочные продукты или жидкие фармацевтические препараты. Этот беспрепятственный путь поддерживает процессы очистки на месте (CIP) и стерилизации на месте (SIP). Чистящие растворы текут с высокой скоростью, эффективно очищая внутренние поверхности.

Спецификация материала определяет срок службы клапана. Стандартная нержавеющая сталь 304 подходит для общего применения в пищевой промышленности и производстве напитков, где коррозионное воздействие остается минимальным. Однако санитарный шаровой кран из нержавеющей стали, отлитый из 316L, предназначен для работы в сложных условиях. Добавление молибдена в 316L обеспечивает превосходную устойчивость к хлоридам и агрессивным чистящим средствам. Он остается стандартом для фармацевтического производства, высокоагрессивных сред и систем очистки воды.

Оценка конфигураций шаровых кранов Tri Clamp

Схема трубопроводов и маршрутизация процесса определяют необходимую конфигурацию клапана. Стандартные приложения с встроенным запорным устройством требуют простой двухходовой конструкции. Эти клапаны запускают или останавливают поток по одной оси. В приложениях для отклонения потока используются трехходовые клапаны для управления сложной маршрутизацией жидкости. Инженеры определяют конфигурации Т-образных или L-образных отверстий для точного направления жидкости. Т-образный порт смешивает жидкости из двух источников или разделяет один источник на две линии. L-образный порт перенаправляет поток от одного общего входа к одному из двух отдельных выходов, не создавая застойных зон.

Стандартные шаровые краны содержат пустые пространства между шаром и корпусом клапана. Жидкость попадает в эти полости во время нормального срабатывания. Попавшая в ловушку среда застаивается, разлагается и способствует росту бактерий. Заполненные полостями или инкапсулированные сиденья полностью заполняют эту пустоту. Специальные вставки из ПТФЭ герметизируют шар, предотвращая захват жидкости. Строгие санитарные требования требуют использования герметизированных сидений для поддержания микробиологического контроля. Вы не можете управлять молочной или фармацевтической линией со стандартными сиденьями.

Способы срабатывания зависят от уровня автоматизации процесса. Ручное управление использует блокирующие ручки для простой и редкой изоляции. Операторы физически блокируют ручку, чтобы предотвратить случайное открытие во время технического обслуживания. Автоматизированным системам требуются пневматические или электрические приводы для интеграции с центральными панелями управления. Инженеры оценивают отказоустойчивые механизмы автоматических клапанов. Пневматические приводы с пружинным возвратом автоматически закрываются при потере воздуха или электроэнергии, обеспечивая безопасность линии. Приводам двойного действия для открытия и закрытия требуется сжатый воздух, что обеспечивает точный контроль, но не имеет механической защиты. Выбор санитарного шарового крана с тройным зажимом и монтажной подушкой ISO 5211 упрощает установку привода.

Выбор размера соединения сантехнического шарового крана

Отраслевые стандарты представляют собой распространенную ловушку определения размеров, которая часто задерживает установку. диаметром 1,5 дюйма Шаровой кран с тройным зажимом напрямую соответствует наружному диаметру (НД) трубки 1,5 дюйма. Однако фактический фланец с обоймой на этом клапане имеет длину около 2 дюймов поперек поверхности. Начинающие монтажники измеряют поверхность фланца штангенциркулем и заказывают неправильные детали увеличенного размера. Размеры прокладок должны идеально соответствовать назначенному наружному диаметру трубы, а не ширине фланца. Несоответствующие компоненты приводят к немедленным утечкам и серьезному затруднению потока.

Выбор правильного материала прокладки требует оценки температурных ограничений и химического воздействия. Безупречное соединение санитарного шарового крана зависит от способности эластомера выдерживать повторяющиеся циклы CIP и SIP без деградации.

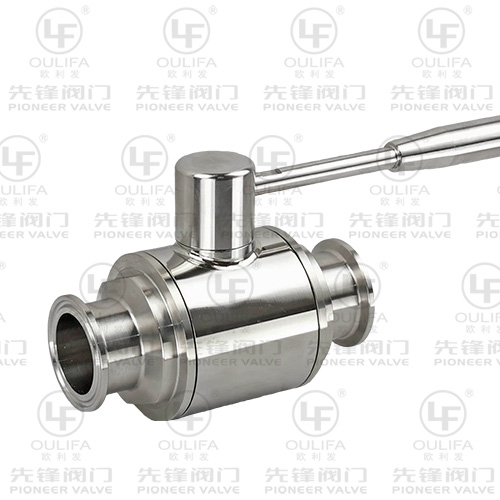

Пошаговое руководство по установке сантехнического шарового крана

В существующих трубопроводах могут отсутствовать необходимые санитарные концы для прямой модернизации. Технические специалисты выполняют точную орбитальную сварку, чтобы прикрепить наконечники из нержавеющей стали к голым трубкам. Орбитальная сварка обеспечивает гладкий, однородный внутренний шов без окисления. Во время сварки необходимо продувать внутреннюю часть трубы аргоном, чтобы предотвратить засахаривание. Последующая пассивация восстанавливает защитный слой оксида хрома в зоне термического влияния. Такая химическая обработка обеспечивает гигиеническую целостность и предотвращает преждевременное повреждение клапана еще до его установки.

Тщательная проверка перед установкой предотвращает катастрофические сбои при запуске. Осмотрите отверстия клапана, посадочные поверхности и поверхности наконечников при ярком свете. Ищите микроскопические царапины, заусенцы или посторонний мусор, оставшийся после транспортировки. Несколько раз переведите снятый клапан из полностью открытого положения в полностью закрытое. Эта сухая езда обеспечивает плавное срабатывание, проверяет выравнивание рукоятки и удаляет остатки заводской пыли.

Соединение клапана с трубопроводом требует строгой механической точности. Выполните следующие действия для правильной установки санитарного шарового крана :

1. Очистите обе поверхности наконечника изопропиловым спиртом и безворсовой тканью, чтобы удалить масла.

2. Поместите эластомерную прокладку на муфту трубы. Убедитесь, что внутренний выступ прокладки идеально входит в канавку втулки.

3. Поднесите корпус клапана к трубе. Совместите втулку клапана с прокладкой.

4. Точно отцентрируйте фланцевую прокладку между двумя поверхностями втулки. Внутренний диаметр прокладки должен точно совпадать с отверстием трубки.

5. Поддержите прилегающие трубопроводы жесткими подвесками. Устраните все механические нагрузки на корпус клапана. Вес трубопровода, находящийся на клапане, деформирует корпус и приводит к преждевременному разрушению уплотнения.

6. Оберните зажим вокруг сопрягаемых фланцев. Убедитесь, что профиль зажима равномерно захватывает оба угла наконечника.

7. Затяните зажимную гайку вручную до упора.

8. Примените окончательный крутящий момент с помощью калиброванного ключа. Стандартные барашковые гайки обычно требуют крутящего момента от 25 до 30 дюймов-фунтов. Для болтовых хомутов высокого давления требуются определенные значения крутящего момента, указанные в руководстве производителя.

Чрезмерная затяжка — распространенная ошибка, приводящая к выдавливанию прокладки. Эластомер вдавливается в путь жидкости, создавая серьезный риск загрязнения и ограничивая поток. Выберите правильный тип зажима для параметров процесса. Зажимы с одним шарниром подходят для стандартных применений с низким давлением. Двойные шарнирные или болтовые зажимы высокого давления выдерживают строгие циклы SIP и повышенное давление в трубопроводах.

Проверьте установку путем тщательного тестирования после установки. Проведите испытание гидростатическим давлением с использованием очищенной воды для выявления крупных утечек. Проведите сухой цикл клапана под полным давлением в системе, чтобы убедиться, что привод обеспечивает достаточный крутящий момент. Выполните первоначальную проверку CIP, чтобы подтвердить целостность уплотнения при термическом и химическом воздействии.

Устранение неполадок и предотвращение утечек

Выполняйте диагностику утечек сразу после запуска системы, чтобы предотвратить значительные потери продукта. Сначала проверьте натяжение зажима, так как вибрация ослабляет стандартные барашковые гайки. Осмотрите внешнюю поверхность шва на наличие влаги или скоплений солей. Медленный звук часто указывает на защемление прокладки или поцарапанную поверхность наконечника. Быстрое капание обычно указывает на серьезное смещение или недостаточный размер прокладки.

Чтобы отличить повреждение прокладки от неравномерного зажима, необходимо внимательно наблюдать. Неправильно установленная прокладка зажимается при затягивании хомута, нарушая герметичность. Однако несоосность труб создает чрезмерный крутящий момент на всем соединении. Если трубопровод подходит к клапану под углом, зажим не сможет вытянуть втулки заподлицо. Это механическое искажение нарушает уплотнение независимо от качества прокладки. Единственным постоянным решением является выравнивание опор труб. Не пытайтесь устранить утечку из-за перекоса путем чрезмерного затягивания хомута. Это разрушает прокладку и повреждает поверхности наконечника.

Колебания температуры во время SIP со временем приводят к ослаблению стандартных зажимов. Нержавеющая сталь расширяется во время стерилизации паром и сжимается на этапе охлаждения. Этот термоцикл сжимает эластомер и уменьшает силу зажима. Это требует регулярной повторной затяжки в рамках графика профилактического обслуживания. Специальные подпружиненные зажимы автоматически компенсируют термоциклирование, поддерживая постоянное давление на прокладку.

Поиск: выбор производителя сантехнических шаровых кранов

Соответствие нормативным требованиям требует от вашего поставщика непередаваемой документации. Запросите отчеты об испытаниях материалов (MTR) для всех металлических компонентов, чтобы проверить точный химический состав партии плавки. Проверьте одобренные FDA сертификаты на эластомер для всех прокладок и седел. Получите официальное разрешение санитарных стандартов 3-A, чтобы гарантировать соответствие конструкции признанным гигиеническим критериям.

Авторитетный производитель сантехнических шаровых кранов предоставляет понятную и доступную техническую документацию. Они предоставляют подробные руководства по техническому обслуживанию и стандартные рабочие процедуры (СОП). Эти документы помогают техническим специалистам предприятия выполнять ремонт, устранение неисправностей и очистку определенных моделей клапанов. Отсутствие технической поддержки приводит к неправильному техническому обслуживанию и сокращению срока службы клапанов.

Стандартные готовые клапаны не подходят для каждого специализированного применения. вам может потребоваться сотрудничество с поставщиком Для сложных конструкций OEM-производители устанавливают нестандартные габаритные размеры для замены устаревшего оборудования без замены трубок. Они предоставляют специализированные монтажные площадки для заISOованных систем управления. Они обеспечивают особую обработку поверхности, например, электрополировку Ra 15, необходимую для сверхчистых фармацевтических сред. OEM-поставщиков сантехнических шаровых кранов .

Дешевый импорт несет в себе скрытые эксплуатационные расходы, которые намного превышают первоначальную экономию. Сотрудничайте с производителем, который гарантирует строгую отслеживаемость партии. Стабильные допуски на обработку исключают головную боль при установке и обеспечивают взаимозаменяемость деталей. Легкодоступные сменные комплекты уплотнений сводят к минимуму время простоя во время планового технического обслуживания.

Заключение

1. Прежде чем заказывать компоненты, измерьте наружный диаметр (НД) существующей трубы с помощью штангенциркуля, чтобы подтвердить точный размер муфты.

2. Чтобы выбрать правильный материал прокладки, сопоставьте температуру очистки на месте (CIP) и концентрации химических веществ на вашем предприятии с таблицами совместимости эластомеров.

3. Прежде чем оформлять заказ на покупку, запросите у своего поставщика отчеты об испытаниях материалов (MTR) и сертификаты соответствия FDA.

4. Перед началом физической установки откалибруйте динамометрические ключи по указанным производителем дюйм-фунтам, чтобы предотвратить выдавливание прокладки.

Часто задаваемые вопросы

Вопрос: В чем разница между стандартным шаровым краном и санитарным шаровым краном с тройным зажимом?

Ответ: В стандартном шаровом кране используются резьбовые или фланцевые соединения, в результате чего образуются щели, в которых размножаются бактерии. Санитарные шаровые краны с тройным зажимом имеют полированные внутренние поверхности, концы с тройным зажимом для быстрой разборки и седла с заполненными полостями. Эти элементы конструкции предотвращают захват жидкости и обеспечивают эффективную очистку и стерилизацию.

Вопрос: Как измерить фитинг с тройным зажимом для шарового крана?

Ответ: Вы измеряете внешний диаметр (НД) самой трубки, а не более широкую поверхность фланца. Например, 2-дюймовый фитинг с тройным зажимом соответствует наружному диаметру трубы 2 дюйма, хотя размер фланца составляет примерно 2,5 дюйма. Подбор прокладки по внешнему диаметру трубки предотвращает утечки и ограничения потока.

Вопрос: Как предотвратить утечки и поломки при установке санитарного шарового крана?

Ответ: Предотвратите утечки, обеспечив идеальное выравнивание труб для снятия механического напряжения с корпуса клапана. Подкрепите соседние трубопроводы жесткими подвесками. Установите прокладку заподлицо между втулками и приложите правильный момент к зажиму, не перетягивая его.

Вопрос: Можете ли вы перетянуть соединение санитарного шарового крана?

А: Да. Чрезмерное затягивание зажима слишком сильно сжимает эластомерную прокладку, заставляя ее выдавливаться в поток жидкости. Это вторжение создает турбулентность, ограничивает поток и образует мертвые зоны, куда не могут попасть чистящие средства, что приводит к загрязнению.

Вопрос: Какой материал прокладки лучше всего подходит для санитарного шарового крана из нержавеющей стали?

Ответ: EPDM лучше всего подходит для обычных применений с водой и паром. ПТФЭ (тефлон) обеспечивает непревзойденную химическую стойкость к агрессивным средам, но требует зажимов высокого давления. Viton (FKM) работает с высокотемпературными маслами и специальными растворителями. Выбор полностью зависит от конкретных параметров процесса.

Вопрос: Как часто следует ремонтировать или заменять сантехнические шаровые краны?

О: Частота восстановления зависит от циклов срабатывания, абразивности жидкости и температуры CIP/SIP. Графики профилактического обслуживания обычно требуют ежегодной замены седел и прокладок. Признаками износа являются медленное просачивание, повышенный момент срабатывания или видимая деградация эластомера.

Вопрос: Почему стоит выбрать санитарный шаровой кран OEM, а не готовые варианты?

О: OEM-партнеры предоставляют нестандартные габаритные размеры, специальные монтажные площадки для привода и специальную обработку внутренней поверхности (Ra). Они гарантируют строгую отслеживаемость материалов и инженерные решения для уникальной гидродинамики, с которой не могут справиться стандартные готовые клапаны.
