Балансирование неограниченных скоростей потока со строгими гигиеническими стандартами является основной инженерной задачей на предприятиях по переработке жидкостей. Выбор неправильного типа клапана для санитарной линии приводит к захвату продукта, росту бактерий, неудачным проверкам соответствия и чрезмерным простоям при ручной очистке. Вы должны определить, соответствует ли санитарный трехзажимной шаровой клапан правильной спецификации для вашего процесса, оценивая характеристики жидкости, требования к давлению и стандарты очистки по сравнению с альтернативными конструкциями клапанов. Мы посмотрим, когда именно эти клапаны превосходят альтернативы на заводе. Вы узнаете, как подобрать конструкцию внутренних портов, материалы седел и конфигурации корпуса в соответствии с вашими требованиями к работе с жидкостями. Правильный инженерный выбор обеспечивает безопасность продукции и максимально увеличивает время безотказной работы линии.
Оптимальные варианты использования. Шаровые краны с тройным зажимом лучше всего подходят для жидкостей с высокой вязкостью, сред с тяжелыми частицами и для применений, требующих нулевого перепада давления (полнопроходная конструкция).
Фактор полости: Для настоящего санитарного применения герметизированные (заполненные полости) седла из ПТФЭ являются обязательными для предотвращения застоя жидкости вокруг шарового механизма.
Эффективность соединения: фитинг Tri Clamp (или Tri Clover) позволяет быстро выполнять демонтаж с очисткой (COP) без специальных инструментов, сводя к минимуму время простоя при обслуживании.
Конструктивное преимущество: выбор конструкции корпуса клапана, состоящей из трех частей, обеспечивает простоту обслуживания и быструю замену уплотнений без снятия концевых соединений с матрицы трубопровода.
Базовые нормативные требования: Любой жизнеспособный санитарный шаровой клапан для пищевых продуктов должен иметь поддающиеся проверке сертификаты 3-A, FDA или ASME BPE, подкрепленные отчетами об испытаниях материалов (MTR).
Различие между стандартными промышленными шаровыми кранами, оснащенными санитарными концами, и специально изготовленными гигиеническими клапанами предотвращает катастрофические случаи загрязнения. Многие предприятия допускают ошибку, устанавливая стандартные клапаны на чистых линиях. Эти стандартные устройства содержат бактерии во внутренних щелях, особенно вокруг штока и полости шара. Настоящие санитарные клапаны имеют особую внутреннюю геометрию, предназначенную для полного дренажа и стерилизации. Они ставят чистоту превыше всего. Вы должны понимать механические различия, чтобы избежать порчи продукта.
Механическая конструкция основана на наконечнике, эластомерной прокладке и системе зажимов. Эта комбинация создает бесшовное соединение без щелей между компонентами трубопровода. Хомут равномерно сжимает прокладку, обеспечивая полную заподлицо внутренней поверхности со стенкой трубопровода. Вы можете быстро собрать и разобрать линию без специальных инструментов. Это значительно упрощает график технического обслуживания. Эффективность очистки вне места (COP) значительно возрастает по сравнению с резьбовыми или фланцевыми соединениями. Резьбовые соединения задерживают мусор в микроскопических канавках резьбы. Демонтаж фланцевых соединений требует больших трудозатрат, часто с использованием нескольких болтов и определенной последовательности затяжки. Шаровой кран Tri Clover полностью устраняет эти эксплуатационные узкие места.
Операторы выполняют стандартный демонтаж COP, используя следующие простые шаги:
Изолируйте линию подачи жидкости и сбросьте все внутреннее давление в системе.
Ослабьте барашковую гайку на механизме внешнего зажима.
Снимите корпус зажима с прилегающих наконечников.
Отделите корпус клапана от матрицы трубопроводов.
Извлеките санитарную прокладку для проверки или замены.
Внутренняя геометрия диктует поведение жидкости. Полнопортовые конструкции поддерживают скорость потока и предотвращают сдвиг в чувствительных средах. Внутреннее отверстие точно соответствует внутреннему диаметру подключаемого трубопровода. Такое выравнивание полностью устраняет ограничения потока. Вы избегаете нежелательных перепадов давления на клапане, поддерживая высокое значение Cv. Стандартные портовые клапаны создают узкие места, проталкивая жидкость через отверстие меньшего размера. Это вызывает турбулентность и сдвиг жидкости. Турбулентность повреждает деликатные продукты, такие как молочные эмульсии, клеточные суспензии или крафтовое пиво. Всегда указывайте полную конфигурацию портов для санитарно-гигиенических линий, чтобы обеспечить целостность жидкости и эффективность насоса.
Структурные различия влияют на долговечность эксплуатации. Корпус, состоящий из двух частей, проще, но его сложнее поддерживать в рабочем состоянии. Для ремонта необходимо полностью удалить агрегат из системы трубопроводов, что приводит к нарушению структуры трубопроводов. Конструкция, состоящая из трех частей, обеспечивает превосходную гибкость для групп технического обслуживания предприятий. Вы оставляете торцевые заглушки зажатыми или приваренными к трубопроводу. Вы просто откручиваете центральную часть. Основной корпус откидывается, обеспечивая немедленный доступ к шару и сиденьям. Это позволяет быстро заменить уплотнение. Вы минимизируете перерывы в процессе. Трехкомпонентные конструкции доминируют в санитарной среде, поскольку они значительно сокращают трудозатраты на техническое обслуживание.
Сравнение шаровых кранов с дроссельными и мембранными клапанами происходит на начальном этапе проектирования трубопроводов. Каждая архитектура обслуживает определенные сценарии эксплуатации. Клапан должен соответствовать характеристикам жидкости. Выбор неправильного типа клапана приводит к немедленным сбоям в работе, кавитации насоса или загрязнению продукта.

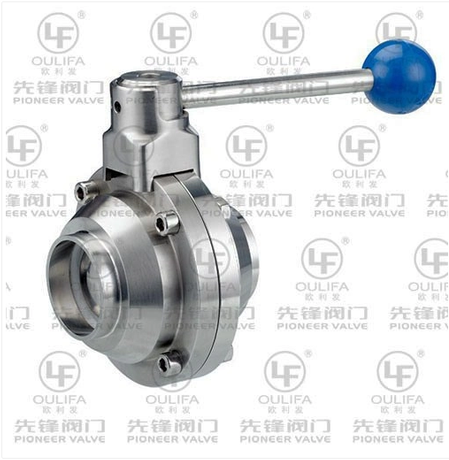

Шаровые краны легко превосходят дроссельные клапаны при работе с тяжелыми жидкостями. Поворотные затворы размещают диск непосредственно на пути потока. Этот диск препятствует прохождению тяжелых жидкостей и задерживает взвешенные твердые частицы. Сиропы, суспензии и фруктовые консервы скапливаются за диском, вызывая закупорку. Шаровой кран с тройным зажимом открывается полностью, оставляя путь потока полностью свободным. Тяжелые частицы проходят сквозь него, не застревая. Вы исключаете риск засорения линии. Вы также защищаете твердые частицы, такие как нарезанные кубиками фрукты в йогурте, от раздавливания закрывающим диском.
Тщательно оцените возможности удержания давления. Шаровые краны выдерживают значительно более высокое давление, чем мембранные клапаны. В мембранных клапанах используется гибкая эластомерная мембрана, герметизирующая путь потока. Высокое давление легко разрывает эти мембраны. Высокие температуры быстро разрушают их, что приводит к утечкам. Твердый шарик из нержавеющей стали выдерживает интенсивные механические нагрузки. Он обеспечивает надежную герметизацию в экстремальных условиях. Вы можете проталкивать высоковязкие жидкости через линию под высоким давлением, не рискуя выйти из строя клапана.
Сложные матрицы трубопроводов часто требуют возможности обратного потока. Шаровые краны имеют симметричную конструкцию уплотнения. Они эффективно контролируют поток в любом направлении. Это упрощает установку. Вам не нужно беспокоиться о стрелках направления на корпусе клапана. Вы получаете гибкость в маршрутизации технологических жидкостей. Операторы могут промывать линии в обратном порядке, не повреждая внутренние части клапана и не нарушая целостности уплотнения.

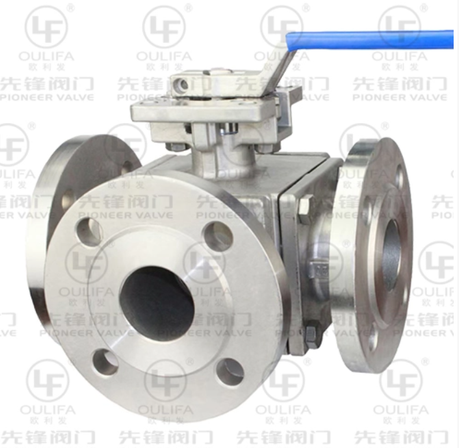

Конфигурации с несколькими портами объединяют площади трубопроводов. Вы можете указать конструкции L-порта и T-порта для сложной трассировки. L-порты перенаправляют поток из одного источника в альтернативные пункты назначения. Т-образные порты смешивают жидкости из нескольких источников одновременно. Эти конфигурации уменьшают застойные зоны за счет исключения ненужных участков трубопровода. Вы очень эффективно управляете разнонаправленным потоком. Один трехходовой клапан часто заменяет два или три стандартных двухходовых клапана. Это снижает общую сложность системы трубопроводов и сводит к минимуму потенциальные точки утечек.
Перевод технических характеристик клапанов в эксплуатационную надежность требует внимания к деталям. Вы должны тщательно изучить внутренние компоненты. Выбор любого материала влияет на санитарную целостность системы.
Стандартные шаровые краны представляют серьезный риск загрязнения на линиях пищевой и фармацевтической промышленности. Они позволяют жидкости просачиваться между шаром и внутренней стенкой корпуса клапана. Это создает опасные мертвые зоны. Бактерии быстро размножаются в этих скрытых пустотах, поскольку чистящие жидкости не могут до них добраться. Инкапсулированные сиденья полностью решают эту проблему. Эти седла, обычно изготовленные из ПТФЭ, заполняют пустое пространство. Они полностью охватывают шар. Это делает устройство настоящим санитарным шаровым краном для пищевых продуктов . Среды не могут застаиваться внутри организма. Вы обеспечиваете полное вытеснение продукта во время циклов очистки.
Устойчивость к коррозии определяет долговечность. Внимательно оцените нержавеющую сталь 304 и 316L. Стандарт 304 подходит для основных водопроводов или неагрессивных сред. Для работы с высококислотной средой необходимо перейти на версию 316L. В средах с высоким содержанием соли требуется 316L, поскольку добавленный молибден предотвращает образование хлоридных изъязвлений. Агрессивные химикаты для очистки на месте (CIP) быстро разрушают некачественную сталь. Убедитесь, что материалы седла и прокладок соответствуют строгим нормативным стандартам. Для пищевой промышленности требуются эластомеры, одобренные FDA. Биофармацевтические приложения требуют стандартов USP класса VI. Никогда не идите на компромисс с соблюдением требований к эластомерам, поскольку разрушение уплотнений приведет к загрязнению всей партии вашего продукта.
Среднее значение шероховатости (Ra) измеряет микроскопические неровности поверхности. Гладкая поверхность предотвращает прилипание бактерий и обеспечивает эффективную стерилизацию. Вы должны привести внутренние спецификации полировки в соответствие с отраслевыми требованиями. Для молочных продуктов часто требуется обработка толщиной 32 микродюйма Ra. Биофармацевтические процессы требуют более жестких допусков. Обычно для них требуется обработка толщиной 15-20 микродюймов Ra. Электрополировка дополнительно повышает коррозионную стойкость. Он химически удаляет микроскопические выступы и впадины на поверхности металла. Это создает зеркальную поверхность, препятствующую образованию биопленки.
Некоторые среды затвердевают при комнатной температуре. Шоколад, воски и густые сиропы требуют постоянного нагрева, чтобы оставаться жидкими. Использование шаровых кранов с паровой или водяной рубашкой предотвращает засорение линий. Рубашка окружает корпус клапана. Через рубашку циркулирует горячая вода или пар. Благодаря этому поддерживается необходимая температура жидкости прямо в контрольной точке. Вы предотвращаете дорогостоящие простои, вызванные затвердеванием продукта внутри клапана. Рубашка обеспечивает плавную работу клапана независимо от температуры окружающей среды.
Тип клапана | Путь потока | Допуск давления | Лучшее приложение |
|---|---|---|---|
Шаровой кран (полнопроходной) | беспрепятственный | Высокий | Вязкие жидкости, твердые частицы, скребковые линии |
Клапан бабочки | Заблокировано (Диск) | Середина | Жидкости низкой вязкости, трубопроводы большого диаметра |
Мембранный клапан | Плотина/Ограниченный | Низкий | Асептические процессы, чистая вода, линии только CIP |
Решение практических задач по использованию шаровых кранов в санитарно-технических линиях предотвращает эксплуатационные сбои. Вы должны понимать их ограничения. Правильное проектирование снижает эти неотъемлемые риски.
Даже инкапсулированные шаровые краны представляют собой проблемы с очисткой. Во время срабатывания шарик трется о седло. Этот жесткий допуск затрудняет идеальную очистку с помощью CIP. Жидкость может время от времени размазываться по уплотнительной поверхности и оставаться в ловушке. Для смягчения последствий необходимы строгие протоколы. Регулярно проводите строгий демонтаж на месте (COP). В качестве альтернативы можно использовать шаровые краны с продувочным отверстием. Они оснащены выделенными портами для паровой стерилизации (SIP). Вы впрыскиваете пар непосредственно в полость корпуса клапана. Это полностью стерилизует внутренние компоненты без ручной разборки.
Требования к крутящему моменту для шаровых кранов с заполненной полостью по своей природе выше. Герметичное седло плотно захватывает шар, предотвращая попадание жидкости. Это трение требует большей силы для поворота, чем дроссельная заслонка. Смягчите это, правильно подобрав приводы. Пневматические или электрические приводы должны преодолевать этот начальный пусковой момент. Приводы меньшего размера заглохнут, и клапан останется частично открытым. Интегрируйте датчики обратной связи по положению. Эти датчики подтверждают, что клапан полностью открыт или закрыт. Они отправляют точные сигналы обратно на вашу панель управления.
Выполните следующие действия при выборе привода для клапана с заполненной полостью:
Определите максимальное давление в линии, которое будет испытывать клапан.
Определите удельный вес и вязкость среды.
Для получения информации о конкретном размере клапана обратитесь к таблице крутящих моментов производителя.
Примените коэффициент запаса прочности не менее 30 % к опубликованному моменту трогания с места.
Выберите привод, который превышает расчетный требуемый крутящий момент при доступном давлении воздуха на вашей установке.
Экстремальные температурные циклы могут привести к деформации седла из ПТФЭ. ПТФЭ расширяется при нагревании. Он может выдавливаться в канал потока под давлением. Это нарушает целостность уплотнения и приводит к утечкам. Смягчение включает выбор подходящих материалов сидений. Используйте TFM для работы с высокотемпературным паром. TFM представляет собой модифицированный ПТФЭ. Он устойчив к деформации при сильных термических нагрузках. Он сохраняет свою форму во время агрессивных циклов SIP. Вы избежите преждевременного выхода из строя седла, подбирая материал в соответствии с вашими тепловыми параметрами.
Выход за рамки цены за единицу снижает операционный риск. Вы должны оценить общую ценность, которую предоставляет партнер. Ищите глубокие инженерные знания. Надежный партнер гарантирует, что ваше предприятие будет соответствовать требованиям и работать.
Стандартные готовые клапаны редко идеально подходят для сложной модернизации. Оцените техническую гибкость поставщика. Они должны легко обеспечивать индивидуальные размеры по лицевой стороне. Ищите специальные пакеты управления, адаптированные к вашей системе управления. Они должны предлагать корпуса с рубашкой или многопортовые конфигурации. Надежный партнер изготовит санитарный шаровой кран по индивидуальному заказу , точно соответствующий матрице вашего трубопровода. Они адаптируют свои конструкции для решения ваших конкретных задач по управлению потоком, а не навязывают стандартный продукт для индивидуального применения.
Прослеживаемость материалов не подлежит обсуждению при санитарной обработке. Вам нужны легкодоступные отчеты об испытаниях материалов (MTR). Эти документы подтверждают точный химический состав стали, включая номера плавок и содержание углерода. Строго проверяйте все заявления о соответствии. Убедитесь, что они соответствуют требованиям 3-A SSI. Подтвердите наличие эластомеров, одобренных FDA. Требуйте сертификации USP класса VI для фармацевтических линий. Надежный поставщик сантехнических шаровых кранов мгновенно предоставляет эту документацию по запросу. Они ведут прозрачные записи контроля качества.
Время простоя обходится в тысячи долларов в час. Оцените наличие сменных комплектов уплотнений. Проверьте наличие запасных частей для восстановления трехкомпонентных клапанов. Проверьте оперативность поставщика. Они должны оперативно реагировать на аварийные ситуации простоя. Местные запасы сокращают задержки доставки. Сильная техническая поддержка обеспечивает быстрое устранение неполадок. Прежде чем размещать крупный капитальный заказ, узнайте об их гарантийной политике и наличии технической поддержки.
Гигиенический шаровой кран является оптимальным выбором, когда ваш процесс требует беспрепятственного потока. Он легко выдерживает высокое давление. Он прекрасно справляется с вязкими средами или средами с твердыми частицами при условии использования седел с заполнением полостей. Исключите шаровые краны, если ваш процесс основан исключительно на безразборной мойке без механического демонтажа. В этих конкретных сценариях отдавайте предпочтение мембранным клапанам. Выбирайте шаровые краны, если вам нужен надежный двунаправленный контроль включения/выключения тяжелых жидкостей. Они превосходно справляются с многопортовой отводкой. Примите следующие немедленные меры для оптимизации линий подачи жидкости:
Проверьте текущие параметры вязкости жидкости и требования к максимальному линейному давлению.
Просмотрите существующие протоколы очистки, чтобы определить, возможен ли демонтаж COP для вашей группы технического обслуживания.
Запросите технические чертежи у квалифицированного производителя, чтобы проверить совместимость размеров с существующими трубопроводами.
Прежде чем окончательно определиться с какой-либо спецификацией клапана, потребуйте сертификаты MTR и эластомера.
Ответ: Стандартные клапаны имеют шероховатые внутренние поверхности и резьбовые соединения, на которых размножаются бактерии. Санитарные клапаны имеют полированные внутренние поверхности и трехзажимные соединения без щелей. Они используют конструкции из трех частей для быстрого демонтажа. Что особенно важно, они используют седла, заполненные полостями, для устранения внутренних пустот, где обычно образуются места для размножения бактерий.
О: CIP возможен, но имеет ограничения. Жесткий зазор между шаром и седлом создает вытирающее действие. Это затрудняет идеальную очистку только с помощью CIP. Жидкость может размазываться по уплотнительной поверхности. Поэтому для полной стерилизации часто рекомендуется ручная разборка с очисткой на месте (COP).
Ответ: В клапане с заполненной полостью используются герметизированные седла, обычно изготовленные из ПТФЭ. Эти седла вытесняют пустое пространство внутри корпуса клапана. Без них средства массовой информации застаивались бы в пустоте между шаром и внутренней стеной. Инкапсуляция обеспечивает прямое течение жидкости без скопления.
О: Выбирайте шаровой кран для жидкостей с высокой вязкостью, таких как сиропы или суспензии. Поворотные затворы устанавливают на пути потока диск, который улавливает взвешенные твердые частицы. Шаровые краны обеспечивают совершенно беспрепятственный путь потока. Они также обязательны для применений, требующих очистки трубопровода скребками.
О: Корпус клапана должен быть изготовлен из нержавеющей стали 316L для обеспечения максимальной коррозионной стойкости к воздействию агрессивных чистящих химикатов. Для обеспечения безопасности продукции в седлах и прокладках должны использоваться материалы, одобренные FDA или соответствующие требованиям класса VI USP, такие как PTFE или TFM.
О: Ищите поставщика, который предоставляет мгновенный доступ к отчетам об испытаниях материалов (MTR) для полной прослеживаемости. Проверьте их сертификаты 3-A. Убедитесь, что у них есть инженерный потенциал для разработки индивидуальных решений для сантехнических шаровых кранов, таких как определенные габаритные размеры или специальные комплекты привода.
