Один-единственный неисправный клапан ставит под угрозу всю партию пива. Этот механический отказ приводит к отзыву продукции, длительным простоям производства и серьезному микробному загрязнению. Сочетание строгих гигиенических требований с контролем потока жидкости и управлением давлением представляет собой серьезную инженерную задачу на полу подвала. Вам нужен надежный санитарный дроссельный клапан для трубопроводов пивоваренного завода , чтобы поддерживать целостность партии и бесперебойную работу. В этом руководстве представлена техническая основа для оценки, определения размеров и определения правильных конфигураций клапанов. Мы рассмотрим, как выбирать компоненты в зависимости от местоположения процесса, потребностей в автоматизации и существующей инфраструктуры трубопроводов. Вы научитесь подбирать материалы седла в соответствии с используемыми чистящими средствами и выбирать концевые соединения, соответствующие вашему графику технического обслуживания.
Тип соединения определяет скорость обслуживания и долговечность системы: соединения Tri-clamp обеспечивают быстрый разрыв при ручной очистке, а соединения под сварку встык обеспечивают структурную целостность постоянных линий CIP под высоким давлением.
Выбор седла из эластомера имеет решающее значение для термической и химической стойкости: подбор материалов седла (EPDM, силикон, FKM) в соответствии с конкретными концентрациями чистящих химикатов и температурами SIP предотвращает преждевременное разрушение.
Выбор привода определяет масштабируемость автоматизации: переход от ручных многопозиционных рукояток к пневматическим приводам требует оценки текущей инфраструктуры сжатого воздуха и будущих целей автоматизации.
Проверка поставщиков обеспечивает соблюдение требований и безопасность: отчеты об испытаниях материалов (MTR) и гигиенические сертификаты (3-A, FDA) не подлежат обсуждению для снижения рисков загрязнения и обеспечения целостности партии.

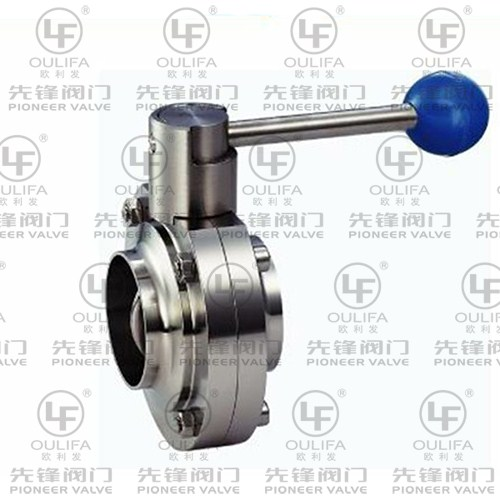

Фундаментальная работа этого оборудования основана на простой механике. Вращение центрального стержня перемещает металлический диск параллельно или перпендикулярно потоку жидкости. Этот механизм имеет очень компактные габаритные размеры. Компактная конструкция по-прежнему имеет решающее значение для плотных салазок пивоваренного завода, поворотных панелей подвалов и сложных маршрутных коллекторов. Стандартный двухдюймовый блок занимает всего несколько дюймов линейного пространства трубы. Он обеспечивает быструю работу на 90 градусов для немедленного контроля потока. Вы достигаете надежных уплотнительных характеристик по сравнению с более громоздкими альтернативами, такими как шаровые или шаровые краны, которые часто задерживают жидкость в полостях корпуса. Тонкий профиль позволяет монтажникам трубопроводов устанавливать несколько устройств в ограниченном пространстве без ущерба для доступа оператора или зазора для гаечных ключей.
Трубопроводы пивоваренных заводов требуют внутренней геометрии без щелей. Правильно подобранный санитарный дроссельный клапан для пивоварни предотвращает накопление микробов. Он защищает систему во время строгих процедур очистки на месте (CIP) и стерилизации на месте (SIP). Граница между металлическим диском и эластомерным седлом должна оставаться идеально ровной. Если седло изнашивается неравномерно, жидкость проникает в шейку штока, создавая серьезный риск загрязнения. Гладкие внутренние поверхности гарантируют, что каустическая и надуксусная кислота (ПАА) смоют все органические остатки и остатки дрожжей. Внутренняя металлическая отделка должна соответствовать строгим стандартам средней шероховатости (Ra), обычно 32 микродюйма или выше. Соответствующие санитарные условия напрямую приводят к постоянному вкусу пива, отсутствию диацетиловых инфекций и увеличению срока хранения в упаковке.
Вращение диска на 90 градусов существенно влияет на динамику жидкости. Вы должны точно рассчитать допустимые перепады давления и коэффициенты расхода (Cv). Диск находится прямо посередине пути потока, даже когда он полностью открыт, вызывая небольшое ограничение. Система должна перемещать тяжелое сусло, готовое пиво и агрессивные чистящие растворы, не вызывая напряжения сдвига или кавитации. Эти устройства эффективно регулируют поток жидкостей для включения и выключения. Однако они по-прежнему менее идеальны для задач точного регулирования. Проталкивание жидкости мимо частично открытого диска создает сильную турбулентность. Эта турбулентность повреждает чувствительные дрожжевые клетки во время сбора урожая и вызывает нежелательное пенообразование в линиях готового пива. Правильный размер гарантирует, что внутренний диаметр точно соответствует диаметру трубки, обеспечивая плавный и беспрепятственный путь потока.
Работа пивоваренного завода создает огромную механическую нагрузку на компоненты трубопровода во время резких изменений температуры. Мгновенный переход от кипячения сусла при температуре 212°F к холодному ликеру при температуре 35°F шокирует систему. Компоненты из нержавеющей стали расширяются и сжимаются с разной скоростью. Клапаны должны сохранять надежную герметичность при сильном тепловом расширении. Металлический диск и эластомерное седло динамически взаимодействуют во время резких перепадов температуры. Если материал седла не обладает термической устойчивостью, он деформируется или выдавливается из корпуса клапана. Эта деформация приводит к немедленным утечкам на пол подвала и привносит кислород в поток продукта. Выбор компонентов, специально разработанных для выдерживания высоких температурных циклов, предотвращает эти катастрофические сбои в процессе приготовления.
Типы быстроразъемных соединений с зажимом обеспечивают явные преимущества в эксплуатации на полу подвала. Они позволяют осуществлять быструю сборку и разборку без специальных инструментов. Вам следует использовать трехзажимной дроссельный клапан для заваривания на перекачивающих шлангах, переносных тележках для насосов и временных системах маршрутизации. Они подходят для областей, требующих частого ручного осмотра или ручной очистки на месте (COP). Операторы могут за считанные минуты разобрать участок трубопровода, чтобы устранить засор или осмотреть сиденье.
Эта гибкость приводит к определенному механическому компромиссу. При каждой повторной сборке существует вероятность перетяжки. Операторы часто прикладывают слишком большой крутящий момент к барашковой гайке зажима. Это заставляет прокладку выдавливаться в поток продукта. Экструдированные прокладки создают физическую плотину, в которой скапливаются грязь и бактерии, что снижает надежность герметизации. Надлежащее обучение ограничениям крутящего момента предотвращает эту распространенную проблему подвала.
Сварные соединения обеспечивают превосходные конструкционные преимущества при стационарной прокладке трубопроводов. Они устраняют необходимость во внешних зажимах и прокладках в точках соединения, устраняя потенциальные пути утечек. Укажите дроссельную заслонку с стыковой сваркой для пивных линий для основных технологических коллекторов. Они исключительно хорошо справляются с автоматизированными матрицами маршрутизации и зонами с высокой вибрацией рядом с центробежными насосами. Плавный переход от трубы к корпусу клапана обеспечивает оптимальный поток и отсутствие скоплений.
Такое постоянство требует заметного компромисса при установке. Для установки требуются специальные знания в области орбитальной сварки. Сварщик должен продуть внутреннюю часть трубы аргоном, чтобы предотвратить окисление, известное как засахаривание, на обратной стороне сварного шва. После установки внутренний ручной осмотр становится практически невозможным. Чтобы гарантировать санитарные условия, вы должны полностью полагаться на проверенные скорости потока CIP. Любой сбой в режиме CIP остается незамеченным до тех пор, пока не произойдет порча продукта.
Фланцевые соединения идеально подходят для крупномасштабных пивоваренных предприятий. Диаметры трубопроводов на этих участках обычно превышают 4 дюйма. Установите фланцевый санитарный дроссельный клапан на главных городских водозаборах. Они исключительно хорошо работают для больших гликолевых жаток или систем обработки сыпучих дрожжей. Болтовой фланец обеспечивает высоконадежное, герметичное соединение при тяжелых нагрузках по жидкости и высоком давлении в трубопроводе.
Компромисс включает в себя физические размеры и трудозатраты на установку. Фланцевые агрегаты имеют большую площадь основания и большой вес. Монтаж занимает значительно больше времени по сравнению с клэмповым соединением. Монтажники труб должны соблюдать определенную последовательность затяжки по звездообразной схеме с использованием динамометрического ключа, чтобы обеспечить равномерное сжатие прокладки. Они редко используются в линиях прямого контакта с продуктом из-за сложности соблюдения гигиенических стандартов на плоской поверхности фланца.
Стандартные соединения иногда не соответствуют конкретным инженерным требованиям пивоваренного завода. Соединение устаревшего европейского оборудования с современными трубопроводами США часто требует адаптации. Указание специальных торцевых соединений санитарного клапана решает эту проблему интеграции. Вы можете заказать смешанные концы, например, сварные с одной стороны и резьбу DIN или SMS с другой.
Этот индивидуальный процесс проектирования сводит к минимуму необходимость в громоздких переходниках для катушек. Устранение переходников напрямую уменьшает застойные зоны в трубопроводе. Застойные части задерживают жидкости и препятствуют очистке безразборной мойки, поскольку скорость химикатов в кармане падает до нуля. Пользовательские конфигурации оптимизируют компоновку трубопроводов, улучшают динамику потока и повышают общую гигиеничность системы, сохраняя путь прохождения жидкости как можно короче.
Выбор материала определяет долговечность и безопасность вашей трубопроводной инфраструктуры. Вы должны сравнить нержавеющую сталь 304 с нержавеющей сталью 316L. Нержавеющая сталь 304 остается приемлемой для таких систем, как сжатый воздух, подача гликоля или стандартные водопроводы. Однако нержавеющая сталь 316L является обязательной для всех поверхностей, контактирующих с продуктом. Буква «L» обозначает низкое содержание углерода, что предотвращает разрушение сварного шва во время установки. 316L содержит молибден, обеспечивающий превосходную коррозионную стойкость к кислому пиву, пивоваренной воде с высоким содержанием хлоридов и агрессивным едким чистящим средствам.
Требования к качеству поверхности имеют большое значение для зон контакта с продуктом. Металл должен пройти механическую полировку для достижения определенных значений Ra. Стандартная гигиеническая отделка требует Ra 32 микродюймов или выше. Более гладкие поверхности предотвращают прилипание бактерий и облегчают эффективные циклы CIP. Электрополировка может еще больше улучшить поверхность, создавая пассивный слой оксида хрома, который противостоит коррозии и образованию румян.
Эластомерное седло образует важнейшее уплотнение между металлическим диском и корпусом клапана. Выбор неправильного материала гарантирует преждевременный выход из строя, утечки и загрязнение продукта. Вы должны подобрать эластомер в соответствии с конкретными химическими веществами, концентрациями и температурами в вашем ежедневном процессе.
EPDM (этилен-пропилен-диеновый мономер): служит бесспорным стандартом пивоварения. Он эффективно справляется с холодной водой, горячими спиртными напитками, кипящим суслом и стандартными химикатами CIP (2% каустика, ПАА). Он выдерживает температуру до 275°F. Однако EPDM проявляет сильную слабость по отношению к маслам и жирам. Хотя это менее актуально при стандартном пивоварении, это становится критически важным, если вы используете линии перекрестного назначения для добавок, содержащих тяжелые масла.
Силикон: Силикон обеспечивает исключительную устойчивость к высоким температурам. Он выдерживает паровые циклы SIP при температуре до 392°F без разложения и плавления. Основным недостатком является более низкая устойчивость к механическому разрыву по сравнению с EPDM. Трение металлического диска о силиконовое седло изнашивается быстрее, что требует более частой замены.
FKM/Viton и PTFE: используйте эти материалы для высокоагрессивных химических линий. ПТФЭ (тефлон) обеспечивает практически универсальную химическую стойкость. Он подходит для конкретных применений по дозированию ароматизаторов, где удаление ароматизатора вызывает беспокойство. ПТФЭ очень жесткий, поэтому для обеспечения уплотнения требуется более высокий момент срабатывания, что часто требует использования более крупных пневматических приводов.
Материал сиденья | Основное применение для пивоварения | Максимальный предел температуры | Ключевая операционная слабость |
|---|---|---|---|
Epdm | Сусло, пиво, стандартный CIP | 135°С (275°Ф) | Плохая устойчивость к маслам и жирам. |
Силикон | Высокотемпературные SIP линии | 200°С (392°Ф) | Низкая механическая устойчивость к разрыву. |
ФКМ (Витон) | Линии агрессивной кислотной очистки | 200°С (392°Ф) | Плохая устойчивость к горячей щелочи. |
ПТФЭ (Тефлон) | Дозирование ароматизаторов, агрессивные химикаты | 150°С (302°Ф) | Твердый материал требует высокого крутящего момента |
Ручное управление по-прежнему распространено на небольших пивоварнях и в подвалах. Вам придется выбирать между тяговыми рукоятками и многопозиционными спусковыми рукоятками. Ручки выдвижного типа позволяют быстро открывать и закрывать их с помощью простого двухпозиционного замка. Они очень долговечны и экономичны. Многопозиционные триггерные рукоятки обеспечивают базовые возможности регулирования потока. Они позволяют операторам фиксировать диск под разными углами (часто до 12 положений), чтобы ограничить поток во время выбивки или внесения дрожжей.
Использование ручных клапанов в значительной степени влечет за собой значительные эргономические и трудовые затраты. Операторы тратят слишком много времени на обход подвала, чтобы вручную открыть и закрыть линии. Человеческая ошибка увеличивает риск ошибок в маршрутизации, случайных разливов или смешивания химикатов CIP с готовым пивом. По мере того, как пивоваренный завод масштабирует объемы производства, ручное управление становится основным узким местом.
Автоматизированные варочные цеха требуют надежного пневматического привода. Тщательно оцените переход на реечные приводы. Приводы «воздух-пружина» (одностороннего действия) используют сжатый воздух для открытия и механическую пружину для закрытия. Это обеспечивает отказоустойчивый механизм во время отключения электроэнергии на объекте, гарантируя автоматическое закрытие линий. В приводах «воздух-воздух» (двойного действия) для обоих действий используется сжатый воздух, что обеспечивает более высокий крутящий момент для жестких седел из ПТФЭ, но не имеет механического предохранителя.
Современная автоматизация опирается на интеграцию панелей управления. Эти устройства монтируются непосредственно на пневматическом приводе. В них размещены концевые выключатели, электромагнитные клапаны и модули связи AS-i. Панели управления обеспечивают обратную связь в реальном времени с центральным ПЛК. Система точно знает, когда клапан открыт или закрыт, обеспечивая автоматическую проверку маршрутизации и предотвращая дорогостоящие ошибки перекачки еще до включения насоса.
Неправильная конструкция трубопровода создает серьезные ловушки загрязнения. Вы должны понимать и применять правила соотношения L/D (длина к диаметру). Отраслевые стандарты требуют поддерживать соотношение L/D ниже 2:1. Это означает, что длина любого ответвления или тупика не должна превышать двойной диаметр основной трубы. Если у вас 2-дюймовая линия, мертвая нога не может превышать 4 дюймов. Короткие ветки позволяют жидкости CIP эффективно очищать территорию с достаточной скоростью для удаления почвы.
Неправильная установка создает мертвые зоны. Чрезмерное использование адаптеров, переходников и ненужных колен приводит к ловушке бактерий. Жидкости CIP не могут достичь этих скрытых участков с достаточной силой. Всегда проектируйте трубопроводы с максимально коротким маршрутом и наименьшим количеством соединений. По возможности приваривайте непосредственно к главному коллектору, чтобы устранить щели в зажиме.
Быстро закрывающиеся 90-градусные клапаны угрожают целостности трубопровода. Внезапные остановки потока жидкости вызывают гидравлический удар. Кинетическая энергия движущейся жидкости мгновенно преобразуется в мощный скачок давления. Эта ударная волна распространяется обратно по трубопроводу, повреждая датчики давления, вырывая прокладки зажимов и разрывая перекачивающие шланги.
Заблаговременно снизьте этот риск на полу подвала. Используйте медленно закрывающиеся приводы на линиях большого диаметра. Отрегулируйте ограничители выхлопа на пневматических приводах, чтобы снизить скорость закрытия. Обеспечьте правильное крепление трубопровода для поглощения кинетической энергии. Жесткие опоры и подвески для труб предотвращают сильное сотрясение линий во время резких изменений расхода или запуска насоса.
Деградация сиденья происходит естественным образом с течением времени. Хорошие эксплуатационные навыки значительно продлевают срок службы. Сухая езда на велосипеде создает сильное трение. Эксплуатация диска без жидкой смазки быстро разрушает эластомеры. Никогда не тестируйте автоматизированные последовательности в сухой системе без предварительной обработки линий пищевой смазкой или проточной воды.
Соблюдайте строгий график профилактического обслуживания. Замените сиденья, прежде чем они полностью выйдут из строя. Изношенное сиденье пропускает продукт на пол. Хуже того, в поток пива попадает микроскопическое количество кислорода, вызывающее быстрое старение и неприятный привкус картона. Отслеживайте циклы CIP и термические удары, чтобы определить оптимальный интервал замены для вашего конкретного предприятия, регистрируя каждую замену сиденья в центральной базе данных технического обслуживания.
Поиск компонентов требует строгой проверки. Авторитетный поставщик санитарной арматуры для пивоваренных заводов должен предоставить подробные отчеты об испытаниях материалов (MTR). Эти документы прослеживают точный химический состав нержавеющей стали до исходной партии плавки на литейном заводе. Вам необходимо подтверждение соответствия гигиенических норм конструкции для прохождения местных медицинских проверок и аудитов безопасности пищевых продуктов.
Ищите сертификат санитарных стандартов 3-A. Это гарантирует, что внутренняя геометрия соответствует гигиеническим требованиям молочной промышленности. Убедитесь, что все эластомерные седла имеют сертификаты соответствия FDA. Использование несоответствующего требованиям промышленного каучука может привести к попаданию в пиво токсичных соединений или посторонних привкусов. Никогда не принимайте компоненты без надлежащей документации.
Оцените логистические возможности поставщика. Учитывайте наличие запасных сидений, ручек и исполнительного оборудования. Сломанный компонент немедленно останавливает производство. Вам нужен поставщик, который имеет запасы ремонтных комплектов внутри страны для немедленной доставки в ночное время. Длительные сроки поставки основных запасных частей приводят к неприемлемым задержкам в пиковый сезон пивоварения.
Надежная инженерная поддержка помогает при определении размеров и устранении неполадок. Хороший поставщик просматривает схемы вашего трубопровода. Они рекомендуют правильные значения Cv и требования к моменту срабатывания, исходя из вашей конкретной динамики жидкости. Они помогут вам избежать дорогостоящих ошибок в спецификациях до того, как монтажники начнут установку.
Проведите аудит текущих схем трубопровода, чтобы выявить и устранить застойные зоны, превышающие соотношение L/D 2:1.
Проверьте концентрацию химикатов CIP и рабочие температуры, чтобы убедиться в совместимости с имеющимися у вас эластомерными седлами.
Запрашивайте ценовые предложения, подтвержденные MTR, у проверенных поставщиков, чтобы гарантировать отслеживание материалов для всех новых установок.
Составьте график профилактического технического обслуживания для замены эластомерных седел до того, как трение и термоциклирование приведут к их выходу из строя.
Замените ручные рукоятки пневматическими приводами на линиях передачи с интенсивным движением, чтобы снизить утомляемость оператора и уменьшить количество ошибок при маршрутизации.
О: EPDM служит отраслевым стандартом для большинства применений на пивоваренных заводах. Он эффективно обрабатывает сусло, пиво и стандартные химикаты CIP при температуре до 275°F. Для высокотемпературных процессов SIP силикон обеспечивает лучшую термическую стойкость. ПТФЭ лучше всего подходит для высокоагрессивных химикатов или линий дозирования ароматизаторов, где удаление ароматизаторов является проблемой.
Ответ: Любой ценой избегайте езды на сухой езде. Работа клапана без жидкости создает сильное трение, которое разрывает эластомерное седло. Во время установки обеспечьте правильное выравнивание, чтобы предотвратить неравномерный износ диска. Строго придерживайтесь графика профилактического обслуживания, основанного на частоте CIP вашего предприятия и температурных циклах.
О: График профилактического обслуживания во многом зависит от частоты CIP, концентрации химикатов и температурных циклов. Как правило, сиденья следует заменять каждые 12–24 месяца. Высокотемпературные линии SIP или линии, работающие с агрессивными щелочами, требуют более частой замены из-за ускоренного разрушения эластомера.
Ответ: Хотя это технически возможно, фланцевые клапаны обычно используются для крупных инженерных сетей и водозаборов. Для стандартных линий CIP предпочтительны соединения с тройным зажимом или стыковой сваркой. Они уменьшают внутренние щели, минимизируют риск скопления микробов и их гораздо легче эффективно чистить.
Ответ: Надежный поставщик должен предоставить отчеты об испытаниях материалов (MTR) для всех компонентов из нержавеющей стали для проверки химического состава металла. Они также должны предоставить сертификаты соответствия FDA для эластомерных сидений и санитарные сертификаты 3-A для подтверждения соответствия оборудования строгим гигиеническим стандартам проектирования.
А: Да. Нестандартные концы уменьшают необходимость в нескольких адаптерах при соединении оборудования различных стандартов или устаревших трубопроводов. Удаление адаптеров напрямую устраняет застойные зоны и потенциальные точки загрязнения. Это обеспечивает более гигиеничную систему трубопроводов и улучшает общую динамику потока жидкости.
