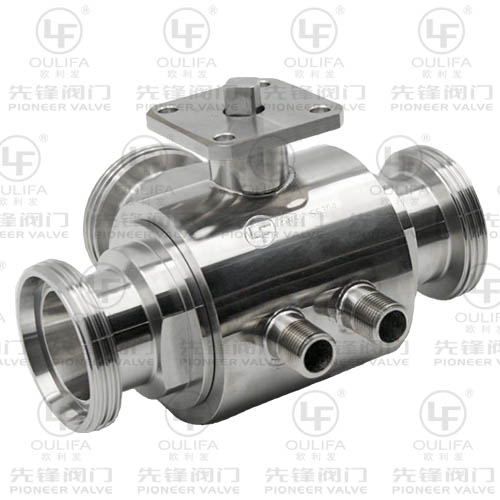

Промышленные трубопроводные системы полностью полагаются на точное управление жидкостями. Одиночный сбой в отдельности может вызвать катастрофические остановки системы или угрозу окружающей среде. Неправильная спецификация клапана приводит непосредственно к неорганизованным выбросам, неприемлемым перепадам давления и ускоренному износу системы. Операторы часто упускают из виду внутреннюю геометрию клапана на этапе проектирования. По умолчанию они используют стандартные конфигурации без анализа конкретных характеристик носителя.
Эта оплошность серьезно подрывает долгосрочную эксплуатационную надежность. Геометрия конструкции, конфигурация портов и материалы посадочных мест определяют поведение жидкости внутри трубы. Вы должны тщательно оценить эти факторы, чтобы обеспечить целостность системы. Несоответствующие компоненты вызывают быструю эрозию, опасную кавитацию и возможный выход из строя уплотнения. Нам нужен лучший подход к выбору компонентов.
В этой статье представлена практическая основа для оценки структурных проектов. Мы подробно рассмотрим конфигурации портов и материалы сидений. Вы узнаете, как указать правильную внутреннюю геометрию для критически важных приложений управления потоком. Применение этих принципов обеспечивает более безопасную и отказоустойчивую работу трубопроводов.
Геометрия отверстия напрямую определяет коэффициент расхода Cv и потенциальное падение давления в системе трубопроводов.
Конструкция крепления (плавающее или цапфовое) определяет надежность уплотнения при различных перепадах давления.
Выбор материала седла требует баланса требований к абсолютной изоляции с абразивностью среды и экстремальными температурами.
Сотрудничество с опытным производителем шаровых кранов OEM обеспечивает индивидуальные допуски на размеры и соответствие требованиям сертифицированных испытаний под давлением.
Инженеры должны подобрать размеры портов в соответствии с конкретными требованиями к скорости системы. Оценка полностью сосредоточена на приемлемых потерях на трение и объеме потока. Стандартный шаровой клапан поставляется с различной геометрией внутреннего отверстия. Каждая геометрия существенно влияет на коэффициент расхода Cv . Значение Cv представляет собой объем воды, проходящей через клапан в минуту при перепаде давления в один фунт на квадратный дюйм. Выбор неправильного отверстия ограничивает прохождение среды и нагружает насосное оборудование.
Полнопроходные конструкции имеют внутренний диаметр отверстия, идеально соответствующий подключаемой трубе. Это создает неограниченный путь потока. Жидкость движется по трубопроводу, не встречая физических узких мест. Такая конфигурация практически исключает внутреннюю турбулентность. Это минимизирует падение давления во всей системе. Операторы отдают предпочтение полнопортовым моделям для систем, требующих регулярной очистки.
Во многих трубопроводах используются механические устройства, называемые «скребками», для очистки внутренних стенок. Полнопроходная конструкция позволяет этим скребкам плавно проходить через корпус клапана. Кроме того, высоковязкие жидкости требуют полнопортовых конфигураций. Густые жидкости быстро теряют скорость при прохождении через узкие отверстия. Поддержание постоянного внутреннего диаметра предотвращает накопление опасных материалов.
Уменьшенная конструкция портов вводит преднамеренное ограничение внутри трубопровода. Внутреннее отверстие обычно на один размер трубы меньше соединительных фланцев. Это сокращение создает локальное узкое место. Уменьшенные порты представляют собой практическую альтернативу, когда достижение абсолютного максимального потока не является строго критическим. При производстве используется меньше материала. Это делает их легче и физически меньше.
Однако вы должны учитывать серьезные риски реализации. Физическое ограничение заставляет жидкость ускоряться при прохождении через более узкое отверстие. Это внезапное ускорение снижает локализованное давление жидкости. Если давление падает ниже давления паров жидкости, быстро образуются пузырьки пара. Когда жидкость попадает в более широкую выходную трубу, давление восстанавливается. Эти пузыри бурно лопаются. Это явление известно как кавитация. Кавитация вызывает серьезные структурные повреждения корпуса клапана и внутренних трубопроводов.
Рекомендация: всегда рассчитывайте точное требование Cv, прежде чем задавать уменьшенную модель порта.
Распространенная ошибка: установка клапанов с уменьшенным проходом в высокоскоростных жидкостных линиях без проведения анализа риска кавитации.
Номинальное давление системы и ограничения по физическому диаметру в значительной степени определяют метод механического уплотнения. Вы должны оценить, как внутренняя сфера взаимодействует с уплотнительными кольцами под динамическим давлением. В отрасли доминируют две основные механические конструкции: плавающая конструкция и конструкция на цапфе.
Плавающая конфигурация подвешивает внутреннюю сферу между двумя полимерными седлами. Он не прикрепляет сферу к нижней части корпуса. В закрытом состоянии давление в линии выше по потоку физически толкает сферу вниз по потоку. Это боковое движение плотно прижимает сферу к седлу, расположенному ниже по потоку. В результате сжатия создается надежное механическое уплотнение.
Этот механизм оказывается очень эффективным для применений с низким и средним давлением. Мы часто используем его в трубопроводах меньшего диаметра. Простота плавающей конструкции обеспечивает ее высокую надежность в стандартных условиях. Однако существует критическое ограничение. При чрезвычайно высоком давлении боковая сила, толкающая сферу, становится огромной. Сфера агрессивно прижимается к заднему седлу. Это чрезмерное трение увеличивает крутящий момент, необходимый для вращения штока. Операторы изо всех сил пытаются открыть или закрыть линию. Сильное трение также ускоряет износ полимерного седла.
Конструкции с цапфой принципиально решают проблему трения под высоким давлением. Инженеры закрепляют внутреннюю сферу сверху и снизу с помощью конструкционных штифтов (цапф). Сфера вращается строго вокруг своей вертикальной оси. Он не может двигаться вбок вниз по течению. Вместо этого внутренние пружины и линейное давление толкают плавающие седла внутрь неподвижной сферы.
Такая структурная точность обеспечивает стабильное уплотнение при экстремально высоких давлениях. Он безупречно работает в трубопроводах большого диаметра. Поскольку сфера не вклинивается в выходное седло, рабочий крутящий момент остается низким. Более низкие требования к крутящему моменту позволяют операторам устанавливать пневматические или электрические приводы меньшего размера. Это существенно упрощает автоматизацию.
Особенность | Плавающий дизайн | Конструкция с цапфой |
|---|---|---|
Опорные точки | Только верхний стержень | Верхний шток и нижняя цапфа |
Уплотняющее действие | Давление прижимает шар к седлу | Давление сжимает седла в шар |
Оптимальное давление | От низкого до среднего | От высокого до экстремально высокого |
Момент срабатывания | Высокий при повышенном давлении | Постоянно ниже |
Анализ совместимости носителей остается наиболее важным шагом при выборе компонентов. Вы должны оценить температурные пределы, абразивность жидкости и требуемые классы утечки. Отраслевые стандарты, такие как FCI 70-2, классифицируют допустимые уровни утечек. Неправильный выбор материала гарантирует быстрый выход из строя. Обычно мы делим варианты сидений на мягкие полимеры и закаленные металлы.
Мягкие полимерные седла доминируют в стандартных промышленных применениях. Производители обычно используют такие материалы, как ПТФЭ (тефлон), PEEK и Devlon. Эти термопласты слегка деформируются относительно металлической сферы. Эта незначительная деформация заполняет микроскопические дефекты поверхности. Он обеспечивает надежное и герметичное закрытие. Мы классифицируем эту производительность с нулевой утечкой как класс VI FCI 70-2.
Мягкие седла остаются идеальными для чистых жидкостей, работающих в стандартных температурных диапазонах. Они прекрасно справляются с водой, безопасными газами и очищенными нефтехимическими продуктами. Однако существуют значительные операционные риски. Мягкие полимеры очень чувствительны к экструзии под экстремальным давлением. Материал может необратимо деформироваться или выдавиться из удерживающей канавки. Кроме того, абразивные частицы легко царапают полимерные поверхности. После глубокой царапины мягкое сиденье навсегда теряет герметичность класса VI.
Инженеры рекомендуют седла металл по металлу исключительно для тяжелых условий эксплуатации. Эти применения связаны с экстремальными криогенными температурами или сильным промышленным нагревом. Металлические седла также работают с высокоабразивными средами, такими как горнодобывающие шламы или каталитическая мелочь. В седлах и сфере используются идентичные металлические сплавы для обеспечения равномерного теплового расширения.
На эти поверхности производители часто наносят специализированные твердосплавные покрытия. Накладки из карбида вольфрама и карбида хрома обеспечивают исключительную устойчивость к царапинам. Эти покрытия легко измельчают захваченные частицы, не повреждая уплотнительную поверхность. Основной компромисс связан с эффективностью отключения. Металлические седла редко достигают статуса герметичности класса VI. Обычно они обеспечивают отключение класса IV или V. Они допускают микроскопические утечки, но выживают там, где полимеры мгновенно испаряются или разрушаются.
Тип материала | Предел температуры | Устойчивость к истиранию | Класс отключения FCI 70-2 |
|---|---|---|---|
Девственный ПТФЭ | До ~ 400°F | Бедный | Класс VI |
PEEK | До ~500°F | Умеренный | Класс VI |
Покрытие из карбида вольфрама | Выше 1000°F | Отличный | Класс IV/V |
Понимание характеристик внутреннего потока на этапах открытия и закрытия имеет жизненно важное значение. Многие операторы ошибочно полагают, что все клапаны могут регулировать объем потока. Это предположение быстро разрушает внутренние компоненты. Вы должны оценить динамическую механику жидкости, возникающую именно при вращении сферы.
Стандартные конфигурации имеют чисто сферическое внутреннее отверстие. Производители проектируют эти конкретные устройства исключительно для абсолютной изоляции. Они работают строго в полностью открытом или полностью закрытом положении. Они не предназначены для точной регулировки расхода или непрерывного регулирования.
Когда вы частично открываете стандартную модель, вы создаете узкий зазор в форме полумесяца. Давление системы выталкивает жидкость через это крошечное отверстие на чрезвычайно высоких скоростях. Эта высокоскоростная струя ударяет непосредственно в полимерное седло, расположенное ниже по потоку. Кинетическая энергия быстро разрушает мягкий материал. Он смывает полимер крайне неравномерно. В течение нескольких недель эродированное седло не может сохранять герметичность в полностью закрытом состоянии. Такая практика гарантирует катастрофический отказ герметизации.
Инженеры используют специализированные конструкции V-Port, когда строго необходимы комбинированная изоляция и регулирование. Вместо стандартного круглого отверстия внутренняя сфера имеет точно обработанную V-образную выемку. Производители обычно предлагают эти выемки под углом 15°, 30°, 60° или 90°.
V-образный контур кардинально меняет характеристическую кривую внутреннего потока. По мере вращения сферы V-образный вырез постепенно открывает отверстие. Это позволяет осуществлять строго контролируемое, линейное или равнопроцентное управление потоком. Острые края V-образного паза также прорезают волокнистые материалы или взвешенные твердые вещества. Это предотвращает засоры, сохраняя при этом точный контроль скорости. Вы получаете надежную герметичность традиционной конструкции в сочетании с точностью блока управления.
При закупках необходимо сместить акцент с базовых технических спецификаций на комплексную проверку поставщиков. Приобретение критически важных компонентов требует снижения инженерных и эксплуатационных рисков. Работа напрямую со специализированным поставщиком шаровых кранов OEM гарантирует более строгий контроль качества. Вы получаете прямой доступ к производственным данным и возможностям индивидуального проектирования.
Точная обработка сферического элемента напрямую ограничивает микроутечки. Сфера должна иметь идеальную округлость. Даже микроскопические отклонения позволяют газу под высоким давлением выходить наружу. Элитные производители используют многоосные станки с ЧПУ для достижения точных геометрических допусков. Они полируют сферы до зеркального блеска. Это снижает рабочий крутящий момент и продлевает срок службы полимерных посадочных колец.
Вы должны обязать соблюдать прозрачные протоколы тестирования, прежде чем принимать любую поставку. Проверка механической целостности предотвращает катастрофические сбои в эксплуатации. Авторитетный партнер приветствует сторонние аудиты и предоставляет исчерпывающую документацию.
Заводские приемочные испытания (FAT): убедитесь, что производитель проводит строгие гидроиспытания каждого устройства перед отправкой.
Соответствие API 598 и API 6D. Убедитесь, что продукты соответствуют стандартным критериям испытаний Американского нефтяного института по прочности корпуса и утечкам через седло.
Прослеживаемость материалов: Требуйте сертификатов EN 10204 3.1. Эти документы подтверждают точный химический состав сырой стали, используемой в литейном производстве.
Промышленные предприятия часто сталкиваются с пространственными ограничениями при модернизации устаревших систем. В старых трубопроводах используются нестандартные габаритные размеры. Замена этих компонентов часто требует дорогостоящей резки и повторной сварки труб. Способный партнер обеспечивает огромную ценность благодаря индивидуальной настройке. Они могут изменять монтажные размеры, чтобы идеально соответствовать существующим зазорам труб. Они разрабатывают специальные монтажные площадки для установки устаревших пневматических приводов. Они разрабатывают собственные конфигурации седел, разработанные специально для ваших уникальных химических сред. Такая инженерная гибкость упрощает установку и значительно сокращает время простоя системы.
Выбор оптимального изоляционного компонента требует глубокого понимания внутренней механики жидкости. Размер отверстия определяет перепад давления в вашей системе и общую эффективность потока. Способ монтажа, плавающий или цапфовый, обеспечивает механическую надежность при резких перепадах давления. Наконец, выбор материала седла определяет, выдержит ли устройство абразивную среду и экстремальные температуры.
Вы должны основывать каждую спецификацию на системных требованиях, управляемых данными. Никогда не полагайтесь на привычки поиска по умолчанию или на идентичные прошлые покупки без проверки текущего состояния жидкости. Тщательно оценивайте пределы давления, температурные скачки и состав среды.
Немедленно проконсультируйтесь со своей внутренней командой инженеров, чтобы просмотреть параметры активной системы. Задокументируйте точные требования к скорости потока и потенциальные риски кавитации. Обратитесь к опытному производственному партнеру, чтобы запросить специальное предложение или индивидуальный технический чертеж для следующей модернизации трубопровода.
Ответ: На это решение сильно влияют стоимость, вес и пространственные ограничения. Полнопортовые конструкции требуют более крупных корпусов и большего количества исходных материалов. Если система трубопроводов может безопасно выдерживать незначительное падение давления, клапан с уменьшенным проходом обеспечивает значительную экономию как веса, так и занимаемой площади без ущерба для общей целостности системы.
О: Большинство стандартных плавающих конфигураций являются строго двунаправленными. Они эффективно уплотняют независимо от направления потока жидкости. Однако некоторые конструкции или модели с установкой на цапфе, оснащенные специальными механизмами сброса давления, являются однонаправленными. Вы должны установить эти конкретные блоки в соответствии с обозначенной стрелкой, указанной на корпусе.
О: Нет. Использование стандартных конфигураций для непрерывного дросселирования приводит к быстрой эрозии седла. Высокоскоростные СМИ агрессивно обходят частично открытую внутреннюю сферу. Эта кинетическая энергия смывает мягкие полимерные седла неравномерно, что приводит непосредственно к катастрофическому нарушению герметичности при закрытии.
Ответ: Криогенные или экстремально низкие температуры приводят к быстрой усадке и затвердеванию стандартных мягких седел. Это тепловое сжатие создает зазоры, приводящие к опасной утечке. Для применения в условиях низких температур требуются специальные компоненты, такие как внутренние манжетные уплотнения, удлиненные крышки для защиты набивки и специальные полимерные смеси, такие как PCTFE.
