Проектирование системы управления жидкостью имеет невероятно высокие ставки в современных промышленных приложениях. Выбор неправильной конфигурации клапана может легко привести к серьезному перекрестному загрязнению между линиями подачи среды. Кроме того, неправильный выбор часто приводит к опасному отключению насосов или катастрофическому падению давления в системе. Покупателям часто сложно сопоставить свои конкретные требования к потоку с правильной внутренней геометрией порта. Вы должны определить, требует ли ваш процесс смешивания, отклонения или изоляции жидкостей. Это основное требование напрямую определяет конкретный тип клапана, который вы должны приобрести для своего предприятия.
Это руководство устанавливает надежную техническую основу для оценки конфигураций L-Port и T-Port. Мы учитываем их эксплуатационные ограничения и точное соответствие приложениям. Мы также подробно описываем важные аспекты закупок инженерных систем. Понимая эти механические различия, вы можете проектировать более безопасные трубопроводные сети. Вы также предотвратите дорогостоящие простои в работе, вызванные несоответствием компонентов управления потоком.
L-порт (отводной): предназначен в первую очередь для направления потока от одного общего впускного отверстия к одному из двух отдельных выпускных отверстий. Невозможно смешивать жидкости.
T-Port (микширование/режиссура): очень универсальный; способный смешивать два потока среды в один, разделять один поток на два или работать как прямоточный клапан.
Визуальная идентификация. Ориентация рукоятки и обработка штока являются наиболее надежными визуальными индикаторами внутренней геометрии порта.
Спецификация Реальность: готовым вариантам часто не хватает точных допусков, необходимых для сложных промышленных применений, что делает необходимым сотрудничество с шаровыми кранами, изготовленными по индивидуальному заказу или OEM, для критически важных систем.

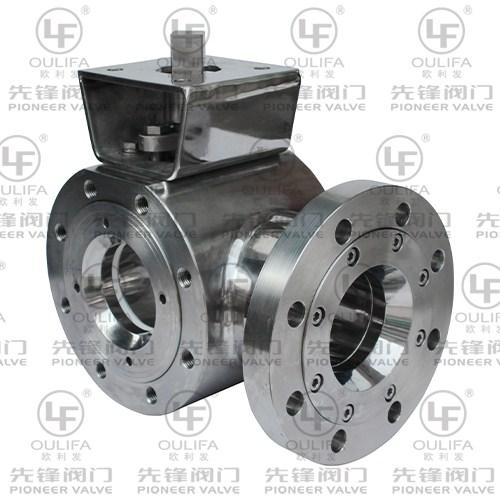

Прежде чем выбирать многоходовой клапан, вы должны понять основную архитектуру. Стандартный трехходовой шаровой клапан имеет три отдельных трубопроводных соединения. Внутри прочного металлического корпуса находится один вращающийся шарик. Обработанный шток соединяет этот внутренний шар с внешним приводом или ручной ручкой. Сам шар содержит специализированный полый канал. Это внутреннее отверстие определяет, как именно жидкость движется через корпус клапана.
Правило «90 градусов против 180 градусов» регулирует работу многоходового клапана. Вращение срабатывания напрямую диктует изменения потока в обеих конфигурациях. Поворот рукоятки на 90 градусов полностью меняет выравнивание внутреннего отверстия. Некоторые сложные пути потока требуют полного поворота на 180 градусов. Вы должны согласовать возможности вашего привода с этими требованиями к вращению. Несоблюдение углов поворота приводит к серьезному ограничению потока.
[Заполнитель визуальной диаграммы: вставьте сюда 2D-виды сверху вниз путей потока L-порта и T-порта.]
См. визуальные схемы выше. Они иллюстрируют пространственные различия внутри корпуса клапана. L-порт создает строго прямой путь. Т-образный порт образует прямую линию с перпендикулярным пересечением. Эти геометрические отклонения кажутся небольшими, но радикально меняют динамику жидкости.
Корпус клапана: основной сосуд под давлением, содержащий внутренние компоненты.
Вращающийся шар: прецизионно обработанная сфера, контролирующая направление жидкости.
Кольца седла: полимерные или металлические уплотнения, обеспечивающие плотное закрытие шара.
Шток: Механический вал, передающий крутящий момент от рукоятки к шару.
Интерфейс привода: монтажная площадка для ручных рычагов или автоматических операторов.
Инженеры широко признают L-образный порт стандартным переключающим клапаном. Внутренний шар имеет L-образное отверстие под углом 90 градусов. Он активно соединяет центральный порт с левым или правым портом. Между тем, твердая сторона шара полностью блокирует третий порт. Такая конструкция никогда не позволяет жидкости течь прямо через корпус клапана. Он строго обеспечивает изменение направления.
Отвод: направление одного источника жидкости к чередующимся расположенным ниже по течению резервуарам или трубопроводам.
Выбор: вытягивание жидкости из одного из двух альтернативных источников в одну общую линию.
Эксплуатация клапана с L-образным отверстием сопряжена с определенными переходными рисками. Когда вы поворачиваете ручку, клапан на мгновение переходит в фазу «закрытия». Твердая сторона шара ненадолго блокирует все три порта во время перехода. Эта промежуточная фаза полностью останавливает поток жидкости на долю секунды.
Вы должны предупредить своих инженеров о остановке насоса. Сценарий «мертвого напора» возникает, когда насос нагнетает жидкость в полностью закрытый клапан. Фаза мгновенного отключения вызывает внезапный скачок давления. Этот шип может легко повредить чувствительные уплотнения насоса. Это также может привести к разрыву слабых стыков трубопровода. Вы должны учитывать эти кратковременные скачки давления во время поворота на 90 градусов.
Всегда устанавливайте механизмы сброса давления рядом с объемными насосами. Эти предохранительные клапаны безопасно поглощают переходные скачки. Кроме того, используйте более медленные скорости срабатывания для линий большого диаметра. Более медленные повороты значительно смягчают эффект гидроудара.
L-порты превосходно подходят для конкретных промышленных компоновок. Обходные петли в значительной степени полагаются на них для перенаправления потока вокруг оборудования. В системах с двумя фильтрами они используются для переключения между активным и резервным корпусами фильтров. В резервных насосных установках также используются L-образные порты для альтернативных источников жидкости без остановки работы.
Конфигурация T-порта обеспечивает беспрецедентную эксплуатационную гибкость. Внутренний шар имеет Т-образное отверстие. Он легко позволяет жидкости течь прямо через корпус клапана. Он также может поворачивать жидкость на 90 градусов, как L-образный порт. Кроме того, он может подключать все три порта одновременно. Эта уникальная геометрия поддерживает очень сложные сети маршрутизации жидкости.
Микширование: объединение двух разных медиапотоков в одну выходную линию.
Разделение: разделение одного входящего потока на две одновременные исходящие линии.
Прямой/байпасный: действует аналогично двухходовому клапану, сохраняя при этом третий порт доступным для будущей маршрутизации.
Т-порты вносят значительную сложность в отношении коэффициентов управления потоком (Cv). Неравномерное распределение потока часто мешает установкам с Т-образными отверстиями. При расщеплении потоков жидкость естественным образом идет по пути наименьшего сопротивления. Вы получите неравные объемы выпускаемой продукции, если давление в системе ниже по потоку не будет идеально сбалансировано.
Более того, инженеры обычно не рекомендуют Т-образные порты для приложений со строгим отключением. Характер износа уплотнений сильно отличается от конструкций с L-образным отверстием. Постоянный разнонаправленный поток неравномерно разрушает внутренние седла. Неравномерный износ часто приводит к микропротечкам при длительном использовании. Используйте L-порты, если полная изоляция остается вашей основной целью.
Многие операторы ошибочно полагают, что Т-образный порт действует как пропорциональный регулирующий клапан. Это не так. Стандартные Т-порты обеспечивают только включение/выключение управления направлением. Попытка дросселировать потоки, оставив шар частично открытым, быстро разрушает мягкие седла. Всегда используйте специальные вентили для точного пропорционального регулирования.
Заводы по химической переработке широко используют Т-образные порты для смешивания химических линий. Системы HVAC полагаются на них для смешивания нагрева и охлаждения. В сетях с разнонаправленным потоком используются Т-образные порты для минимизации общей площади трубопровода. Они устраняют необходимость в нескольких стандартных двухходовых клапанах.
Выбор оптимального клапана требует структурированного подхода. Инженеры и группы закупок должны оценить несколько важных аспектов. Следующая сравнительная схема поясняет эксплуатационные различия. Используйте эту матрицу для руководства процессом окончательной спецификации.
Критерии оценки | L-порт (отводной) | T-порт (смешивание/разделение) |
|---|---|---|
Коэффициент расхода (Cv) | Стабильное падение давления благодаря равномерному повороту на 90 градусов. | Переменное падение давления в зависимости от прямоточного пути или пути смешивания. |
Переходная утечка/перекрытие | Переход с закрытым центром. Мгновенное полное отключение в середине поворота. | Переход с открытым центром. Порты перекрываются, вызывая кратковременный переток. |
Совместимость срабатываний | Стандартных приводов с углом поворота 90 градусов достаточно для всех операций. | Часто требуются 180-градусные или специальные трехпозиционные приводы. |
Основная функция | Изоляция, переключение и выбор альтернативного источника. | Смешивание, разделение потока и прямолинейный байпас. |
Необходимо тщательно контрастировать перепады давления. Т-образные порты обычно имеют разные профили сопротивления потоку. Прямой путь создает минимальное сопротивление. Однако разделение потока приводит к существенной турбулентности. L-порты обеспечивают предсказуемость. Каждый путь потока включает поворот на 90 градусов, что обеспечивает постоянный профиль перепада давления.
Расскажите о том, что происходит в середине хода. Порты перекрываются? L-образные порты полностью изолируют поток во время вращения. Это предотвращает любое перекрестное загрязнение. И наоборот, Т-образные порты часто имеют переходы с открытым центром. Порты кратковременно перекрываются. Вы почувствуете кратковременный перекрестный поток между всеми тремя линиями. Вы должны убедиться, что ваш процесс допускает такое временное смешивание.
Оцените свои требования к пневматическим или электрическим приводам. Стандартные пневматические приводы поворачиваются на 90 градусов. Это идеально соответствует механике L-порта. Некоторые конфигурации Т-образных портов требуют поворота на 180 градусов для достижения определенных конфигураций потока. Для этих сложных движений необходимо указать специальные приводы. Это увеличивает общие затраты на автоматизацию.
Т-образные порты, несомненно, предлагают больше возможностей для потока. Они эффективно справляются со сложными задачами по смешиванию. Однако указание их там, где достаточно L-порта, вызывает проблемы. Это добавляет ненужную сложность. Это также приводит к появлению потенциальных точек отказа из-за неравномерного износа седла. Всегда указывайте самую простую конфигурацию клапана, способную достичь ваших технологических целей.
Команды закупок часто сталкиваются с необходимостью приобретать готовые компоненты. Стандартные розничные клапаны подходят для основных водопроводов. Однако промышленные реалии обнажают строгие ограничения стандартизированных запасов.
Стандартные розничные клапаны быстро выходят из строя в условиях большого цикла. Агрессивные среды, такие как кислоты или щелочи, разрушают основные полимерные седла. Санитарные условия требуют строгого отсутствия щелей во внутренних полостях. Готовые продукты редко отвечают этим строгим требованиям. Им не хватает необходимой возможности отслеживания материалов. Они также имеют стандартные размеры портов, не подходящие для точной гидродинамики.
Сотрудничество со специализированным производителем шаровых кранов OEM обеспечивает долговечность системы. Специальное проектирование устраняет общие недостатки производительности. Вы получаете доступ к специализированным инженерным ресурсам. Это партнерство существенно повышает надежность вашего контроля жидкости.
Соответствие материалам: производители поддерживают строгие стандарты в отношении материалов сидений. Вы можете выбрать седла из чистого ПТФЭ, ПЭЭК или металла. Инженеры точно подбирают эти материалы в соответствии с химическим составом вашей жидкости и температурным профилем.
Портирование по индивидуальному заказу: OEM-партнеры изготавливают порты точных размеров. Они могут изменить внутреннюю геометрию шара. Эта настройка идеально балансирует скорости потока в сложных приложениях смешивания с Т-образными отверстиями.
Отслеживаемость и тестирование: критически важные отрасли требуют строгой документации. OEM-партнеры предоставляют полные отчеты об испытаниях материалов (MTR). Такая прослеживаемость очень важна для предприятий, требующих строгого соответствия ASME, ISO или FDA.
Вы должны тщательно проверять потенциальных поставщиков. Посоветуйте своим покупателям проверить прозрачность испытаний под давлением. Авторитетные производители с радостью делятся протоколами гидростатических и пневматических испытаний. Кроме того, перед началом производства запросите индивидуальное моделирование потока в САПР. Эти симуляции доказывают, что клапан выдержит конкретные перепады давления и скорости потока. Никогда не завершайте закупку без проверки этих технических результатов.
Выбор многоходового клапана требует строгого внимания к параметрам системы. Выбор между L-портом и T-портом полностью зависит от ваших основных технологических требований.
L-образные порты строго отклоняют поток и безопасно изолируют альтернативные источники.
Т-образные порты обеспечивают универсальные возможности смешивания, разделения и прямого прохождения.
Оцените риски переходного давления, прежде чем автоматизировать повороты на 90 или 180 градусов.
Специально разработанные OEM-решения предотвращают преждевременный износ в сложных условиях.
Мы настоятельно рекомендуем покупателям проконсультироваться со специалистами-инженерами. Вы должны проверить свою P&ID (схему трубопроводов и приборов) перед принятием каких-либо решений о закупках. Точные диаграммы выявляют скрытые проблемы переходного режима потока. Свяжитесь с нашей технической командой сегодня, чтобы обсудить ваши конкретные проблемы с маршрутизацией жидкости.
О: Единственный метод, обеспечивающий 100 % точность, — это осмотр непосредственно отверстия клапана. Однако промышленные клапаны с хорошей репутацией обычно имеют на ручке штампованную букву «T» или «L». Вы также можете осмотреть верхнюю часть стебля. Обработанные канавки на штоке обычно указывают точное направление внутреннего пути потока.
А: Да. Постоянно ограничивая поворот рукоятки до 90 градусов, Т-образный порт имитирует отведение L-порта. Однако инженеры считают это неэффективным использованием клапана. Неиспользуемое внутреннее отверстие приводит к образованию ненужных застоев в трубопроводе. Эти «мертвые ноги» задерживают жидкость и способствуют росту бактерий в санитарных системах.
О: Физические монтажные площадки обычно имеют размеры, соответствующие стандарту ISO 5211. Однако сам привод требует специальной калибровки. Вы должны откалибровать ход для определенной степени вращения. В зависимости от выбранной вами конфигурации порта L или T привод должен совершать точные перемещения на 90°, 180° или даже 360°.
