Работа с высоковязкими материалами представляет собой суровую реальность для инженеров-технологов. Перемещение таких веществ, как битум, расплавленная сера, полимеры или шоколад, требует строгого поддержания температуры. Без постоянного тепла вы столкнетесь с быстрым затвердеванием среды, разрушительными засорами линий и катастрофическими отказами насосов. Стандартные изолированные компоненты просто выходят из строя в таких интенсивных условиях эксплуатации с высокой вязкостью. Пассивная изоляция лишь замедляет потерю тепла с течением времени. Активная теплопередача строго необходима для обеспечения плавного движения тяжелых жидкостей по трубопроводу.
Профессионалы отрасли в значительной степени полагаются на шаровые краны с нагревательной рубашкой как на окончательное решение для поддержания оптимальной динамики жидкости. Эти специализированные устройства активно вводят тепловую энергию непосредственно в путь потока. В этом руководстве мы рассмотрим, как именно оценить различные дизайны курток. Вы также узнаете, как подобрать теплоноситель для вашего конкретного процесса и выбрать высококвалифицированных партнеров-производителей.
Основная функция: Шаровые краны с рубашкой обогрева используют вторичную внешнюю оболочку для циркуляции пара, термомасла или горячей воды, предотвращая кристаллизацию среды во время транспортировки.
Цель оценки: успех зависит от соответствия теплоносителя конструкции рубашки (полная или частичная) и обеспечения полнопроходных путей потока для устранения перепадов давления.
Приоритет поиска: Выбор производителя шаровых кранов OEM требует проверки отслеживаемости материалов (MTR), соответствия испытаниям под давлением (API 598) и возможностей интеграции привода.
Снижение рисков: Правильная установка требует учета теплового расширения и изоляции электрических или пневматических приводов от зоны высоких температур клапана.
Вязкие жидкости принципиально сопротивляются течению. Когда температура падает ниже критического порога, такие вещества, как расплавленная сера или асфальт, быстро переходят из жидкого состояния в твердое. Эта кристаллизация приводит к немедленным и серьезным оперативным чрезвычайным ситуациям. На предприятиях случаются неожиданные простои систем, что приводит к полной остановке производственных линий. Затвердевшие СМИ также создают огромные внутренние блокировки давления. Эти засоры резко повышают риск разрыва труб, подвергая опасности персонал станции и окружающее оборудование.
Ручная очистка, необходимая для устранения заблокированной линии, обширна и опасна. Ремонтные бригады должны физически демонтировать участки трубопроводов. Они часто используют паяльные лампы или опасные химические растворители для очистки кристаллических отложений. Стандартные клапаны, покрытые пассивной изоляцией из стекловолокна, не могут предотвратить этот сценарий. Пассивная изоляция основана на начальном нагреве жидкости. На длинных участках труб тепловая энергия неизбежно теряется. Жидкость теряет необходимую кинематическую вязкость.
Активный впрыск тепла решает эту проблему. Клапан с рубашкой обеспечивает непрерывную передачу тепловой энергии непосредственно в корпус клапана. Этот внешний источник тепла гарантирует, что среда остается текучей независимо от условий окружающей среды или периодических остановок потока.
Успешная реализация соответствует трем конкретным критериям эффективности:
Отсутствие холодных точек: корпус клапана поддерживает равномерный температурный профиль, полностью исключая локальные зоны замерзания вблизи седел или штока.
Стабильный расход: вязкость среды остается идеально постоянной, что позволяет насосам, расположенным ниже по потоку, работать эффективно, без помпажного движения и кавитации.
Бесшовная интеграция: блок с рубашкой подключается непосредственно к существующей инфраструктуре отопления предприятия, безопасно используя имеющиеся паровые петли или коллекторы термомасла.
Инженеры должны тщательно подобрать теплоноситель в соответствии с конкретными требованиями процесса. Неправильный метод нагрева может испортить чувствительные среды или создать ненужную угрозу безопасности.
Пар остается доминирующим теплоносителем в нефтехимической и тяжелой промышленности. На предприятиях активно используется пар, поскольку он обеспечивает исключительную скрытую теплопередачу. Когда пар конденсируется внутри рубашки, он быстро выделяет огромное количество тепловой энергии в корпус клапана.
Лучше всего подходит для: нефтеперерабатывающих заводов, химических перерабатывающих заводов и установок по улавливанию серы.
Плюсы: Обеспечивает быстрые циклы нагрева и использует существующую котельную инфраструктуру. Он быстро преодолевает резкие перепады температуры.
Минусы: Требует надежного управления давлением. Накопление конденсата требует постоянного обслуживания конденсатоотводчика. Неправильная эксплуатация ловушки приводит к гидроудару, серьезно повреждающему рубашку.
Некоторые приложения требуют чрезвычайно высоких температур, но не могут выдерживать высокое давление в системе. Термальное масло (горячее масло) является идеальным решением. В отличие от пара, термомасло не превращается в пар. Он циркулирует как горячая жидкость, равномерно передавая ощутимое тепло по корпусу клапана.
Лучше всего подходит для: терминалов погрузки асфальта, специализированного производства смол и линий экструзии полимеров.
Плюсы: Обеспечивает очень стабильный контроль температуры. Он работает при очень низком давлении, что значительно снижает механическое напряжение на сварных швах рубашки.
Минусы: Требуется специальная насосная система с замкнутым контуром. Утечки жидкости создают угрозу для окружающей среды и пожара, требуя применения специальных технологий герметизации.
Когда на объектах отсутствуют центральные бойлеры или нагреватели терможидкости, электрические нагревательные рубашки обеспечивают локальное управление. В этих устройствах используются внутренние нагревательные элементы или внешние кабели обогрева, заключенные в специальный корпус.
Лучше всего подходит для: переработки пищевых продуктов и напитков, производства шоколада или изолированных удаленных насосных станций.
Плюсы: Обеспечивает исключительную точность и чистоту работы. Операторы могут без труда устанавливать точные заданные значения температуры.
Минусы: обычно предполагает более высокие эксплуатационные расходы на электроэнергию. Опасные среды требуют более строгих требований по взрывозащите (ATEX), что значительно усложняет электрическую конструкцию.
Нагревательная среда | Механизм теплопередачи | Профиль давления | Основное внимание к техническому обслуживанию |
|---|---|---|---|
Пар | Скрытое тепло (конденсация) | Высокий (увеличивается с температурой) | Функциональность пароотделителя, отвод конденсата |
Термальное масло | Ощутимое тепло (поток жидкости) | Низкое (давление циркуляции насоса) | Ухудшение качества жидкости, предотвращение утечек в соединениях |
Электрический | Резистивный нагрев | Нет (атмосфера) | Целостность элемента, безопасность электрических контактов |

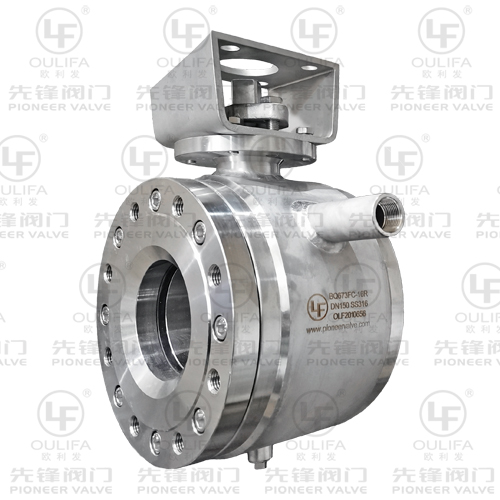

Выбор этих узкоспециализированных компонентов требует тщательного технического контроля. Стандартные показатели клапана не полностью отражают сложность работы с теплоносителем. Вы должны оценить физическую геометрию и материаловедение, лежащие в основе самой куртки.
Покупатели должны сначала определить необходимое покрытие куртки. Частичная куртка закрывает только центральный сегмент тела. Он обеспечивает достаточный нагрев слабовязких жидкостей, работающих в умеренном климате. Однако для высокочувствительных носителей требуется конструкция полной оболочки. Полные рубашки полностью простираются от одного фланца до противоположного фланца. Такое комплексное покрытие охватывает весь путь потока, исключая риск замерзания в критических точках подключения трубопровода.
В вязкостных приложениях предпочтение отдается полнопортовым конструкциям. Эта конструкция, также известная как полнопроходная, гарантирует, что внутренний диаметр шара точно соответствует внутреннему диаметру подключаемого трубопровода. Клапаны с уменьшенным проходным сечением создают искусственные узкие места. Эти узкие места увеличивают трение жидкости, вызывают сильные перепады давления и способствуют скоплению материала позади шара. Полнопроходная конструкция гарантирует беспрепятственный поток, позволяя предприятиям пропускать скребки для очистки трубопроводов через систему, не снимая клапан.
Добавление внешней стальной оболочки кардинально меняет внешний профиль клапана. Чтобы разместить громоздкий корпус рубашки, производители используют фланцы увеличенного размера. Например, 2-дюймовый внутренний корпус клапана обычно имеет 3-дюймовые соединительные фланцы. Такая увеличенная конфигурация гарантирует, что монтажные бригады будут иметь достаточный физический зазор для установки стандартных гаечных инструментов и правильной затяжки фланцевых болтов. Если не указать фланцы увеличенного размера, это приведет к невозможным сценариям установки, когда оболочка блокирует доступ к болтам.
Термоциклирование подвергает материалы клапанов сильной нагрузке. Инженеры основывают свою логику выбора на конкретной технологической среде. Углеродистая сталь (WCB) служит стандартным выбором для обычных высокотемпературных применений, таких как асфальт или тяжелое мазут. Однако для агрессивных сред или санитарных условий требуется нержавеющая сталь (CF8M или 316). Нержавеющая сталь предотвращает внутреннюю деградацию при работе с агрессивными химикатами и соответствует строгим стандартам чистоты, необходимым для пищевого шоколада или пищевых масел.
Покупка готовых блоков с рубашкой часто приводит к катастрофическим отказам в эксплуатации. Вы должны получить эти компоненты от специализированного производителя шаровых кранов OEM, обладающего отличными инженерными возможностями.
Короткий список поставщиков на основе их вертикальной интеграции. Лучшие производители контролируют свои собственные процессы литья, обработки на станках с ЧПУ и контроля качества. Когда поставщик передает сварку кожуха сторонним предприятиям, несоответствие качества резко возрастает. Ищите предприятия, демонстрирующие специальные сварочные станции, специально откалиброванные для сборки герметичной рубашки.
Поддающиеся проверке стандарты отделяют производителей премиум-класса от поставщиков низкого уровня. Убедитесь, что выбранный вами партнер полностью соответствует стандарту ASME B16.34, который определяет номинальные значения давления и температуры для фланцевых, резьбовых и приварных концевых клапанов. Они также должны выполнять строгие протоколы тестирования API 598. API 598 предписывает обязательную проверку клапанов и параметры испытаний на утечку. Кроме того, общие операции на объекте должны подпадать под действующую структуру управления качеством ISO 9001.
Вязкие процессы часто требуют автоматического управления. Оцените способность производителя поставлять предварительно интегрированные электрические или пневматические приводы. Опытный OEM-производитель разработает специальное монтажное оборудование, адаптированное к температурным ограничениям вашего процесса. Они также настроят соединения для обогрева куртки. В зависимости от стандартов вашего предприятия вам могут потребоваться порты с резьбой NPT, специальные фланцевые соединения или фитинги с прямой приваркой в раструб для нагревательной жидкости.
Термический стресс приводит к воздействию микроскопических примесей в металлических отливках. Следовательно, отслеживаемость материалов становится непреложным требованием. Авторитетные поставщики предоставляют подробные отчеты об испытаниях материалов (MTR) в соответствии со стандартами EN 10204 3.1. Эти документы подтверждают точный химический состав и физический предел текучести стали. Никогда не устанавливайте компонент с рубашкой, не имеющий полностью отслеживаемой металлургической документации.
Даже идеально изготовленные агрегаты выйдут из строя, если их неправильно установить или плохо обслуживать. Менеджеры объектов должны учитывать физические реалии суровых тепловых режимов.
Внутренний корпус клапана работает с технологической средой, а внешняя рубашка — с нагревательной жидкостью. Эти две зоны часто работают при совершенно разных температурах. Этот перепад создает неравномерное тепловое расширение. Внутренний сердечник может расширяться быстрее, чем внешняя оболочка, создавая огромное механическое напряжение сдвига на соединяемых сварных швах. Производители премиум-класса смягчают эту инженерную реальность, используя сварные швы со снятыми напряжениями и специальные конструкции соединений. Монтажные бригады также должны использовать соответствующие компенсаторы трубопровода, чтобы предотвратить деформацию корпуса клапана внешними нагрузками на трубопровод.
Тепло поднимается естественным образом. Лучистое тепло передается непосредственно от корпуса клапана вверх через шток в узел привода. Уплотнения пневматического привода плавятся, а печатные платы электрического привода перегорают при таких экстремальных температурах. Вы должны использовать расширенные монтажные кронштейны, широко известные как стойки. Эти простые физические расширения создают воздушный зазор, отделяя чувствительные электронные или эластомерные компоненты от агрессивной высокотемпературной зоны.
Обычная инженерная ошибка связана с нехваткой физического пространства. Проектировщики часто забывают, что для куртки требуется собственная выделенная трубопроводная сеть. Экипажу необходимо достаточно места для прокладки линий подачи пара и труб возврата конденсата в порты рубашки. Перед установкой убедитесь, что схема трубопровода обеспечивает достаточный вертикальный и горизонтальный зазор для вспомогательного трубопровода.
Составьте график профилактического обслуживания сразу после установки. Технические специалисты должны регулярно проверять сварные швы кожуха на наличие микротрещин. Они также должны постоянно проверять работоспособность конденсатоотводчика. Неисправный закрытый конденсатоотводчик заливает рубашку холодным конденсатом, мгновенно создавая холодную точку и замораживая технологическую среду. Неисправная открытая ловушка тратит дорогой пар и разрушает внутренние стенки рубашки.
Риск реализации | Смягчение мер по проектированию и техническому обслуживанию |
|---|---|
Термическое сварное разрушение | Укажите заводские сварные швы со снятыми напряжениями; использовать компенсаторы трубопровода. |
Нарушение уплотнения привода | Установите удлиненные монтажные кронштейны (стойки), чтобы создать тепловой воздушный зазор. |
Среда замерзает внутри клапана | Внедрить строгий мониторинг конденсатоотводчиков; укажите модели цельной куртки. |
Натяг фланцевых болтов | Укажите соединительные фланцы увеличенного размера на начальном этапе закупки. |
Определение шаровых кранов с нагревательной рубашкой представляет собой сложную задачу в области теплотехники, а также стандартное управление жидкостью. Вы не можете просто опустить нагретый агрегат в трубопровод и рассчитывать на бесперебойную работу. Стабильность процесса требует тщательной координации характеристик технологической жидкости, выбранного теплоносителя и физической геометрии клапана.
В качестве следующего шага инженеры предприятий должны тщательно объединить свои точные данные о расходе, прежде чем обращаться к производителям. Задокументируйте конкретный тип среды, базовый расход, требуемый диапазон поддержания температуры и доступную инфраструктуру обогрева предприятия. Вооружившись этими данными, вы сможете продуктивно взаимодействовать с поставщиками.
Примите незамедлительные меры, запросив подробные технические чертежи у поставщиков, включенных в короткий список. Требуйте точных расчетов падения давления и попросите образцы MTR для проверки процессов контроля качества. Правильное предварительное проектирование гарантирует долгосрочный успех эксплуатации и устраняет серьезные риски, связанные с работой с вязкими жидкостями.
A: Расчетное давление в рубашке действует независимо от давления в первичной линии. Хотя внутренний клапан может соответствовать классу 300 для технологических сред, внешняя рубашка обычно рассчитана на стандартное давление в сети. Рубашки обычно имеют номинальное давление около 150 фунтов на квадратный дюйм (10 бар), что позволяет безопасно содержать стандартный насыщенный пар или циркулирующее термомасло.
О: Мы настоятельно не рекомендуем проводить модернизацию послепродажного обслуживания. Приварка рубашки к стандартному корпусу клапана в полевых условиях изменяет состояние металла и нарушает целостность границы давления. Клапаны с рубашкой, изготовленные на заводе-изготовителе, имеют стенки определенной толщины и подвергаются строгой термообработке после сварки для обеспечения безопасности при термических нагрузках.
Ответ: Производители используют специальные высокотемпературные материалы для седел, такие как PEEK или седла, изготовленные из металлического сплава. Кроме того, они оснащены системами уплотнения штока с постоянной нагрузкой. Тарельчатые шайбы непрерывно прикладывают механическое усилие к уплотнительным кольцам, компенсируя расширение и сжатие материала во время экстремальных температурных циклов.
О: Да, добавление куртки обычно меняет стандартные размеры. Поскольку конструкция требует фланцев увеличенного размера для размещения корпуса рубашки, строительная длина редко соответствует стандартным клапанам без рубашки. Вы должны внимательно изучить габаритные чертежи производителя, поскольку они редко заменяют существующие стандартные зазоры в трубопроводах.
