Описание
Область применения | 105~6,7×10 -5Па (серия GI/GIQ/GIDSerie) |
|---|---|
Скорость утечки клапана | ≤1,3×10 -5Па·л/с |
Средняя температура | -25~+80°C (НБК) -30~+150°C (Витон) |
Статус установки | Любой |
Угол открытия и закрытия (ручной) | 0~90° (серия GI) |
Давление воздуха (пневматический привод) | 0,4~0,6 МПа (серия GIQ) |
Время работы (электрический привод) | 10, 20, 30 с (серия GID) |
Источник питания | Обычно: 220 В переменного тока/50 Гц Опционально: 110 В переменного тока, 24 В постоянного тока. |
Корпус、Диск、Стержень | Углеродистая сталь, нержавеющая сталь |
Тюлень | НБР, Витон |

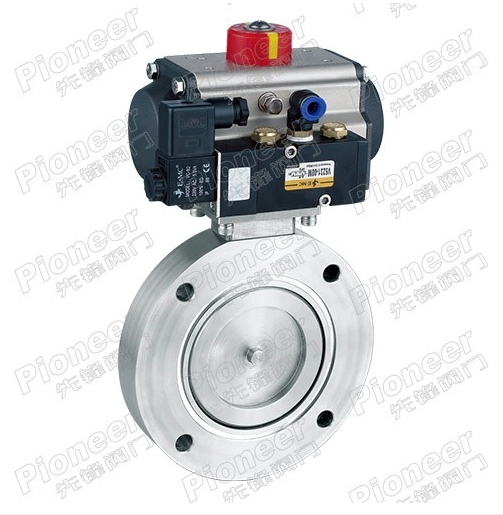

Наш пневматический высоковакуумный дроссельный клапан серии GIQ представляет собой специализированное устройство регулирования потока, разработанное исключительно для открытия, закрытия и регулирования вакуумного воздушного потока в промышленных вакуумных системах. Этот клапан, предназначенный для использования с воздухом и неагрессивными газами, обеспечивает надежное, высокоскоростное управление включением/выключением с исключительной проводимостью потока, что делает его идеальным выбором для автоматического управления вакуумными процессами.
Принцип работы этого пневматического вакуумного дроссельного клапана основан на прецизионном дисковом запорном элементе, который поворачивается на 0–90 градусов через шток клапана для открытия или закрытия пути потока. Клапан приводится в движение сжатым воздухом со встроенным электромагнитным устройством, которое перенаправляет поток воздуха для управления вращением пневматического привода, который, в свою очередь, приводит диск клапана в полностью открытое или полностью закрытое положение. Привод доступен в конфигурациях с пружинным возвратом двойного или одностороннего действия и может быть соединен с интеллектуальным позиционером для приема внешних управляющих сигналов для точного модулирующего управления потоком вакуумного воздуха. Можно добавить дополнительные электромагнитные клапаны и индикаторы положения, чтобы обеспечить полностью автоматизированное дистанционное управление и мониторинг состояния в реальном времени.
Встроенный пневматический привод обеспечивает быстрые и повторяемые циклы открытия и закрытия с гибкими возможностями конфигурации в соответствии с вашими технологическими потребностями. Приводы двойного действия обеспечивают постоянный крутящий момент для применений с большим циклом работы, а приводы одностороннего действия с пружинным возвратом обеспечивают безотказную работу в случае потери подачи воздуха. Дополнительные интеллектуальные позиционеры обеспечивают точное модулирующее управление, адаптируясь к изменяющимся требованиям вакуумного процесса.
При максимальной скорости утечки ≤1,3 × 10⁻⁵ Па·л/с этот высоковакуумный пневматический дроссельный клапан обеспечивает герметичное закрытие, отвечающее строгим требованиям к производительности систем высокого вакуума, предотвращая попадание воздуха и поддерживая постоянный уровень вакуума для критических процессов.
Корпус, диск и шток клапана доступны как из углеродистой, так и из нержавеющей стали, с различными материалами уплотнений, включая NBR и Viton, в соответствии с вашими требованиями к температуре и совместимости сред. Прочная конструкция обеспечивает длительный срок службы даже при непрерывной промышленной эксплуатации с минимальными требованиями к техническому обслуживанию.
Клапан поддерживает установку в любом положении, имеет компактные размеры и легко вписывается в компоновку вакуумных трубопроводов с ограниченным пространством. Широкий спектр дополнительных аксессуаров обеспечивает полную индивидуальную интеграцию с существующими системами управления технологическими процессами без необходимости значительных модификаций.
Этот пневматический высоковакуумный дроссельный клапан для неагрессивных газов широко используется в промышленных вакуумных системах во многих секторах, включая производство вакуумных печей, оборудование для вакуумного нанесения покрытий, производство электронных компонентов, системы очистки газа для защиты окружающей среды, промышленную обработку воздуха, химическую обработку газа, упаковочное оборудование и общепромышленные вакуумные трубопроводные системы. Это предпочтительный выбор для применений, требующих автоматического и надежного управления потоком вакуумного воздуха, таких как периодическая вакуумная обработка, системы вакуумной сушки и системы рекуперации газа с замкнутым контуром.
Pioneer Valve — надежный производитель высокопроизводительных вакуумных клапанов с многолетним опытом предоставления индивидуальных решений по контролю вакуума для групп промышленных инженеров и производителей оборудования по всему миру. Мы предлагаем полную комплексную поддержку: от предпродажной технической консультации, которая поможет вам подобрать идеальную конфигурацию клапана для вашей вакуумной системы, до интеграции индивидуальных аксессуаров и послепродажной технической поддержки. Каждый клапан перед отправкой проходит строгие вакуумные испытания и испытания под давлением, чтобы обеспечить стабильную и надежную работу в полевых условиях, а также гибкие условия поставки, возможности индивидуального производства и оперативную глобальную поддержку в соответствии со сроками вашего проекта и эксплуатационными потребностями.
Этот клапан специально разработан для использования с воздухом и неагрессивными газами, что делает его идеальным для промышленных вакуумных систем и систем обработки газов.
Для нормальной работы пневматического привода требуется давление питающего воздуха от 0,4 до 0,6 МПа, что совместимо с большинством промышленных систем сжатого воздуха.
Да, в сочетании с дополнительным интеллектуальным позиционером этот вакуумный пневматический дроссельный клапан может поддерживать точное модулирующее управление потоком вакуумного воздуха в дополнение к стандартному режиму включения/выключения.
Клапан доступен как с пневматическими приводами двойного действия, так и с приводами с пружинным возвратом одинарного действия для безотказной работы, с настраиваемыми опциями в соответствии с вашими требованиями безопасности технологического процесса.
