В обширной сфере устройств управления жидкостью понимание нюансов между различными типами клапанов имеет решающее значение как для промышленного применения, так и для повседневного использования. Среди множества доступных клапанов шаровой клапан и поплавок выделяются из -за их широкого использования и отличительных функций. Эта статья углубляется в фундаментальные различия между этими двумя типами клапанов, предоставляя всесторонний анализ, который охватывает их дизайн, принципы работы, приложения, преимущества и ограничения. Выясняя эти аспекты, мы стремимся снабжать инженеров, техников и специалистов отрасли знаниями, необходимыми для принятия обоснованных решений при выборе соответствующего клапана для конкретных применений.
Клапаны представляют собой интегральные компоненты в системах обработки жидкости, которые служат контрольными точками, которые регулируют поток и давление жидкостей и газов. Выбор типа клапана зависит от различных факторов, включая характер жидкости, эксплуатационные требования, условия окружающей среды и соображения обслуживания. Два распространенных типа клапанов - шариковый клапан и плавающий клапан, каждый из которых демонстрирует уникальные характеристики, которые делают их подходящими для конкретных сценариев.
Шаровой клапан представляет собой четверть разворота вращательного движения клапана, который использует полый, перфорированный и поворот шарика для управления потоком жидкости через него. Когда ручка клапана повернута на 90 градусов, отверстие выравнивается с направлением потока, позволяя проходить жидкость; Поворот еще на 90 градусов позиционирует отверстие, перпендикулярное потоку, эффективно останавливая его. Этот простой, но эффективный механизм делает шаровые клапаны очень надежными для применения управления включением/выключением.
С другой стороны, плавучие клапаны - это механические устройства, которые используют плавающий элемент для открытия или закрытия клапана в ответ на изменения уровня жидкости. Обычно используемый в резервуарах и резервуарах, клапан работает автоматически для поддержания заданного уровня жидкости, что делает его важным для применений, требующих непрерывного контроля уровня без вмешательства человека.

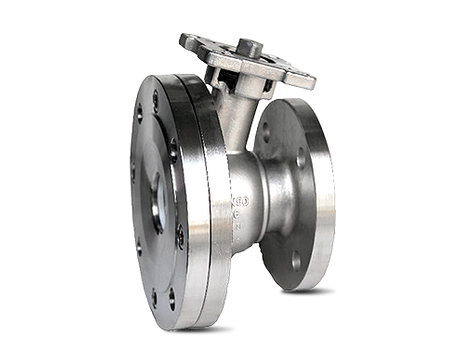

Основным компонентом шарового клапана является сферический шарик с центральным отверстием. В корпусе клапана находится мяч, а сиденья расположены с обеих сторон, чтобы обеспечить уплотнение, когда клапан закрыт. Материалы, обычно используемые для корпуса клапана, включают металлы, такие как латунь, нержавеющая сталь и пластмассы, такие как ПВХ, в зависимости от требований применения. Сиденья часто выполняются из мягких материалов, таких как PTFE, чтобы обеспечить плотное уплотнение.

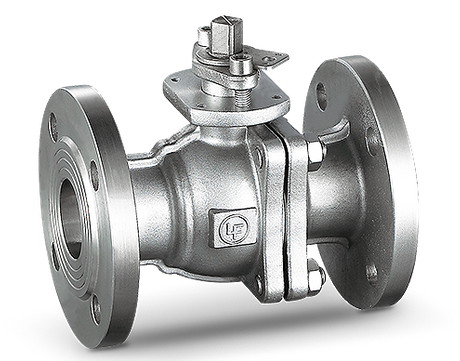

Шаровые клапаны бывают разных конфигураций тела: одно частями, с двумя частями, с трех частями, сплит-тел, верхнего входа и сварки. Каждый дизайн предлагает различные преимущества с точки зрения доступности технического обслуживания, прочности и пригодности для среды высокого давления. Например, шариковые клапаны с тремя частями обеспечивают легкую очистку и обслуживание без удаления всего клапана из трубопровода.
Поплаводные клапаны состоят из корпуса клапана, соединенного с механизмом поплавки, который обычно представляет собой полый, плавучий объект, такой как сфера или цилиндр. Когда уровень жидкости повышается, плавание поднимается, в результате чего клапан закрывается. И наоборот, по мере того, как уровень жидкости падает, поплавок спускается, открывая клапан, чтобы позволить больше жидкости войти. Клапан обычно изготавливается из коррозионных материалов, чтобы противостоять непрерывному воздействию жидкостей, причем латунь и нержавеющая сталь является популярным выбором.
Механизм плавания может быть подключен к клапану через рычаг рычага или непосредственно интегрирован в сборку клапана. Конструкции варьируются от простых пилотных механизмов до более сложных конфигураций, которые допускают точный контроль над уровнем жидкости.
Шаровые клапаны работают на основе роторного движения. Ручка или привод поворачивают мяч в корпус клапана, выравнивая или смешивая отверстие с трубопроводом. Эта операция на четверть времени позволяет быстро открывать и закрывать, что делает шаровые клапаны идеальными для приложений, требующих быстрого отключения. Конструкция обеспечивает минимальное падение давления при полном открытии, так как отверстие может быть размещено в размере диаметра трубопровода, обеспечивая беспрепятственный путь потока.
Расширенные конструкции шаровых клапанов включают такие функции, как вентилируемые шарики для криогенных приложений, многопортные конфигурации для управления направлением потока и шарики, установленные на перемешивании для обработки условий высокого давления. Плавающая конструкция мяча опирается на давление на линию, чтобы прижать мяч к сиденью вниз по течению, повышая производительность запечатывания.
Поплаводные клапаны функционируют через механический отклик на изменения уровня жидкости. Плавучий поплавок поднимается и падает с поверхностью жидкости, переводя это движение посредством связи с механизмом клапана. Когда достигнут желаемый максимальный уровень, поплавок перемещается в положение, которое закрывает клапан, останавливая приток. По мере того, как жидкость потребляется или испаряется, уровень уменьшается, что приводит к снижению поплавка и открывает клапан, что позволяет входить больше жидкости.
Эта автоматическая операция не требует внешней мощности или ручного вмешательства, что делает плавучие клапаны очень надежными для поддержания постоянных уровней жидкости. Некоторые конструкции позволяют регулируемым параметрам для управления уровнем, на котором клапан открывается или закрывается, обеспечивая гибкость в различных приложениях.
Шаровые клапаны универсальны и используются в многочисленных отраслях. В секторе нефти и газа они используются в топливных системах, трубопроводах и распределительных сетях из -за их способности обрабатывать высокие давления и температуры. Химическая и нефтехимическая промышленность использует шариковые клапаны для их жесткой герметичности и совместимости с различными жидкостями. Кроме того, они встречаются в жилой и коммерческой сантехнике, системах HVAC и пожарном оборудовании.
В индустрии продуктов питания и напитков используются санитарные шариковые клапаны, изготовленные из нержавеющей стали для соответствия стандартам гигиены. Кроме того, шаровые клапаны имеют важное значение в приложениях, где требуется быстрый отключение, например, системы аварийных систем и механизмы безопасности.
Поплаводные клапаны преимущественно используются в системах, где необходимо автоматическое управление уровнем. Обычные применения включают резервуары для воды, охлаждающие башни, отстойники и туалетные цистерны. В промышленных условиях плавучие клапаны поддерживают уровни жидкости в котлах, банках конденсата и сосудах для хранения.
Сельскохозяйственные операции используют плавучие клапаны в ирригационных системах и впадинах скота, чтобы обеспечить непрерывную воду без риска переполнения. Простота и надежность плавучих клапанов делают их идеальными для удаленных или без присмотра, где должны сохраняться постоянные уровни жидкости.
Шариковые клапаны предлагают несколько преимуществ:
Долговечность и надежность: способный хорошо работать после многих циклов и обеспечение надежного уплотнения в течение длительных периодов неофициального использования.
Быстрая эксплуатация: облегчает быстрое открытие и закрытие, необходимое для применений экстренного отключения.
Минимальное падение давления: когда они полностью открыты, они допускают неограниченный поток, минимизируя потери энергии в системе.
Универсальность: подходит для широкого спектра давлений, температур и типов средств массовой информации, включая газы, жидкости и суспензии.
Простота технического обслуживания: проекты, такие как шариковый клапан с тремя частями, включают легкую очистку и замену части, не нарушая трубопровода.
Несмотря на их преимущества, у шаровых клапанов есть некоторые ограничения:
Плохое дроссельное характеристики: не идеально для регулирования потока в диапазоне; Частичное отверстие может повредить сиденья и вызвать утечку.
Захваченная жидкость: при закрытии жидкость может быть поймана в полость шара, что может быть проблематичным, если жидкость расширяется из -за изменений температуры.
Не подходит для суспензий: взвешенные частицы могут вызвать износ или оказаться в ловушке, что приводит к разрушению клапана.
Плавучие клапаны выгодны следующими способами:
Автоматическая работа: регулировать уровни жидкости без ручного вмешательства или внешних источников питания.
Простая конструкция: меньше движущихся частей приводят к более низким требованиям к техническому обслуживанию и повышению надежности.
Эффективно: как правило, дешевле из-за простоты и использования меньшего количества компонентов.
Универсальная регулировка: легко регулируется для поддержания различных уровней жидкости по мере необходимости.
Плавучие клапаны также представляют определенные проблемы:
Восприимчивость к износу: механические детали могут со временем изнашиваться, особенно в суровых условиях.
Ограниченная обработка давления: не подходит для применений высокого давления; Чрезмерное давление может повредить механизм поплавки.
Потенциал для блокировки: мусор в жидкости может препятствовать работе клапана, что приводит к переполнению или недостаточным уровням жидкости.
Более медленный отклик: по сравнению с шаровыми клапанами плавучие клапаны реагируют медленнее на изменения уровня жидкости.
Выбор между шаровым клапаном и поплавковым клапаном зависит от конкретных требований приложения.
Шаровые клапаны предпочтительны, когда:
Быстрый отключение необходимо.
Существует необходимость в плотной герметике с минимальной утечкой.
Присутствуют условия высокого давления и высокотемпературных.
Жидкость чистая и свободна от взвешенных частиц.
Пространство ограничено, а конструкция компактного клапана полезна.
Например, в применении шарикового клапана высокого давления в рамках химической обработки, способность клапана обрабатывать агрессивные носители и обеспечивать надежный отключение имеет решающее значение.
Плавучие клапаны идеально подходят, когда:
Автоматическое управление уровнем требуется без электронных датчиков.
Система работает под давлением низкого до умеренного.
Простота и низкое обслуживание являются приоритетами.
Существует необходимость предотвратить переполнение или сухость резервуаров.
Примером является то, что резервуар для хранения воды, поставляющий ирригационные системы, где плавающий клапан гарантирует, что резервуар остается полным без постоянного мониторинга.
Шаровые клапаны обычно требуют минимального обслуживания из -за их надежного дизайна. Регулярные проверки должны сосредоточиться на:
Проверка утечек вокруг стебля и сидений.
Обеспечение управления ручкой или приводом работает плавно.
Осмотр коррозии или повреждения корпуса клапана и компонентов.
Для клапанов в критических применениях или тяжелых условиях может потребоваться периодическая разборка и проверка мяча и сидений. Смазка движущихся частей может продлить срок службы клапана и сохранять простоту работы.
Плавучие клапаны требуют регулярного технического обслуживания, чтобы обеспечить надежную работу:
Осмотр поплавка на потерю плавучести из -за утечек или повреждения.
Очистка клапана и механизм плавания для удаления мусора и наращивания.
Регулирование поплавкового рычага для поддержания правильного уровня жидкости.
Замена изношенных или корродированных компонентов быстро.
Регулярное обслуживание особенно важно в средах с высоким уровнем отложений или коррозионными жидкостями, так как они могут ускорить износ и нарушать функцию клапана.
Последние разработки в области технологий шариковых клапанов сосредоточены на повышении производительности, долговечности и автоматизации:
Усовершенствованные материалы: использование высококлассных сплавов и композитов для обработки более агрессивных сред и экстремальных температур.
Улучшенное уплотнение: улучшенные конструкции и материалы сидений уменьшают утечку и продление срока службы.
Интеграция автоматизации: шаровые клапаны, оснащенные приводами и интеллектуальными элементами управления, позволяют интеграции в автоматизированные системы для удаленного мониторинга и работы.
Снижение выбросов: конструкции с низким уровнем выбросов минимизируют беглые выбросы, соблюдение строгих экологических норм.
В то время как основной принцип плавучих клапанов остается неизменным, усовершенствования включают:
Композитные материалы: использование устойчивых к коррозии пластмассы и композитов снижает вес и увеличивает срок службы.
Интегрированные датчики: комбинирование механизмов поплавки с электронными датчиками и контролем для более точного управления уровнем.
Модульные конструкции: упрощенная сборка и разборка для облегчения технического обслуживания и замены части.
Настройка: Регулируемые настройки и взаимозаменяемые компоненты позволяют адаптировать к конкретным потребностям приложения.
И шаровые клапаны, и плавучие клапаны играют роль в защите окружающей среды и безопасности:
Предотвращение утечек: высококачественное уплотнение в шаровых клапанах предотвращает выброс опасных жидкостей.
Защита от переполнения: плавучие клапаны предотвращают переполнение резервуаров, снижая риск загрязнения окружающей среды.
Соответствие: передовые проекты клапанов помогают соответствовать экологическим нормам и отраслевым стандартам.
Системы безопасности: Автоматизированные клапаны могут быть интегрированы в системы выключения безопасности для быстрого рассмотрения ненормальных условий.
Понимание различий между шаровыми клапанами и плавучими клапанами имеет важное значение для выбора подходящего клапана для данного приложения. Шаровые клапаны предлагают надежные, быстрые возможности отключения, подходящие для среды высокого давления и высокотемпературных средств, в то время как плавучие клапаны обеспечивают автоматическое управление уровнями, имеющие решающее значение для поддержания постоянных уровней жидкости без ручного вмешательства. Оба типа клапанов имеют свои уникальные преимущества и ограничения, и достижения в области технологий продолжают повышать их производительность и применимость. Тщательно рассмотрив эксплуатационные требования, условия окружающей среды и возможности обслуживания, инженеры и техники могут принимать обоснованные решения, обеспечивая эффективность, безопасность и долговечность системы.
Для получения дополнительной информации о выборе правильного шарикового клапана для ваших конкретных потребностей рекомендуется проконсультироваться с производителями и обратиться к отраслевым стандартам и руководствам.
Шаровой клапан представляет собой клапан на четверть поворота, который использует вращающийся шарик с отверстием для управления, идеально подходит для управления включением/выключением в трубопроводах. В плавуческом клапане используется плавучий механизм поплавки для автоматического управления уровнем жидкости в резервуаре или системе путем открытия или закрытия клапана на основе уровня жидкости.
В то время как шариковые клапаны могут быть частично открыты для регулирования потока, они, как правило, не рекомендуются для применения дросселирования, поскольку частичное отверстие может вызвать повреждение места и утечку. Они лучше всего подходят для полных открытых или полных закрытых позиций.
Поплаводные клапаны предпочтительны в приложениях, требующих автоматического управления уровнем жидкости без ручного вмешательства или внешней мощности, например, в резервуарах для воды, резервуаров и ирригационных системах. Они поддерживают заданные уровни жидкости эффективно и надежно.
Выбор материала для шариковых клапанов влияет на их совместимость с различными жидкостями, давлением и температурой и долговечностью. Такие металлы, как нержавеющая сталь, обеспечивают коррозионную стойкость и прочность, в то время как пластики, такие как ПВХ, обеспечивают экономически эффективные решения для менее требовательных применений.
Регулярные проверки для проверки мусора, износа и правильной работы необходимы. Очистка механизма клапана и плавания, настройки настройки по мере необходимости и быстро заменить изношенные компоненты помогают обеспечить надежную производительность и продлить срок службы клапана.
Да, современные достижения включают в себя использование превосходных материалов для лучшей коррозионной стойкости, расширенных конструкций уплотнения для предотвращения утечек, интеграции автоматизации и интеллектуальных элементов управления для удаленной работы и конструкций, которые сокращают выбросы для соответствия экологическим стандартам.
Экологические соображения, такие как потенциал утечек, выбросов и загрязнения жидкости влияют на выбор клапана. Шаровые клапаны обеспечивают плотное уплотнение, чтобы предотвратить утечки опасных веществ, в то время как плавучие клапаны помогают предотвратить переполнение и разливы, поддерживая надлежащие уровни жидкости, оба способствуют защите окружающей среды.
